德阳吧总投资9亿元！国内最大车规芯片测试中心正式投产

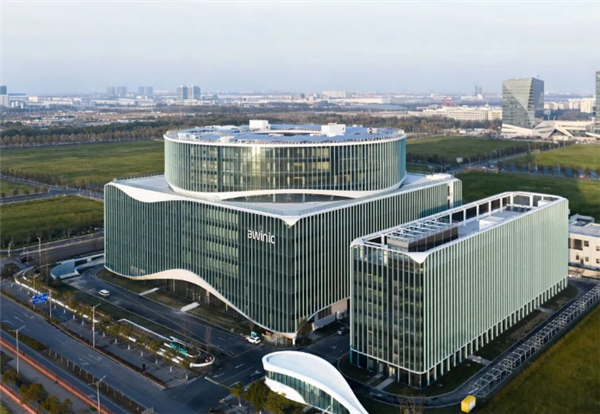

快科技6月24日消息，据媒体报道，上海艾为电子位于临港新片区的“墨水瓶”车规实验测试中心正式剪彩投产。作为目前国内规模最大的车规级芯片测试验证平台，该中心的启用标志着国产高端车规芯片本土化验证迈入全新阶段。艾为电子是国内数模混合芯片领域的龙头企业，产品覆盖消费电子、汽车电子、工业互联、AI硬件等多个赛道。此次投产的车规测试基地总投资达9亿元，建筑面积超过11万平方米，规模位居国内同类平台之首。
项目于2023年世界设计之都大会首次亮相，其独特的“墨水瓶”建筑造型，寄托了以自主测试技术助推国产半导体创新发展的愿景。车规级芯片性能标准极为严苛，对检测环境与设备精度提出极高要求。据介绍，该基地在土建阶段即采用“三测三收”高精度工艺，从源头隔绝温度、振动等环境因素对精密检测的干扰，全面匹配高等级车规芯片测试需求，显著提升高端芯片制造配套服务保障能力。
产线全面搭载艾为自研测试设备，包括鸿鹄射频测试机、朱雀数模测试机等，结合自动化机器人与智能仓储系统，通过物联网统一管控上千台测试仪器，可实现24小时不间断无人化测试。与传统实验室相比，该模式在运行效率和数据稳定性方面均有大幅提升，构建起节能、低碳、高效的智能化测试生产体系。
目前，自动化中试产线已调试完毕，预计2026年底自研设备实现量产交付；2027年全产线投用后，测试、分选、包装将实现全程无人值守，建成国内领先的全自动智能验证基地。在业务布局上，平台以车载赛道为核心根基，全面承接各类车规芯片测试验证业务，同时面向消费电子、工业控制、AI、泛能源、通信及具身智能等方向开放通用芯片检测服务。
基地可提供晶圆测试、成品测试、可靠性验证、失效分析等全链条技术服务，覆盖多领域芯片企业全生命周期的验证需求。根据规划，该平台年芯片检测规模可达300亿至500亿颗。
总投资9亿元！国内最大车规芯片测试中心正式投产
【本文结束】出处：快科技
