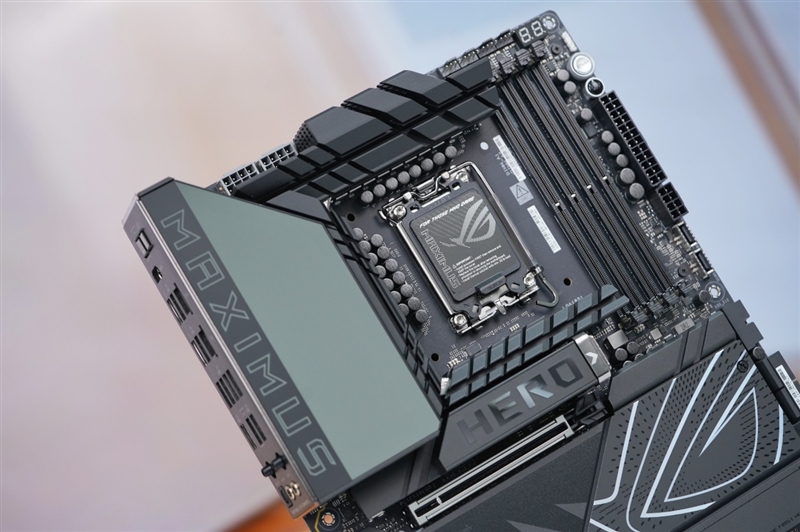

5K价位Ultra 9 285K最佳座驾！ROG MAXIMUS Z890 HERO评测

一、前言：供电规模提升50%

一直以来，凭借着豪华的堆料以及独家的BIOS调校，败家之眼也就是ROG主板都是顶级酷睿处理器的不二之选。现在Intel新一代的桌面处理器酷睿Ultra 200S正式解禁，而我们这就为大家带来ROG MAXIMUS Z890 HERO主板的评测。

前代ROG Z790 HERO拥有21相90A供电电路，这次ROG MAXIMUS Z890 HERO直接升级到了22+1+2+2共27相，每相支持105A电流，供电能力提升了50%之多，对于250W的Ultra 9 285K来说，着实有些奢侈。

这块主板另外一个不讲理的地方就是它竟然设计了6个M.2接口，主流平台拥有如此之多M.2接口的主板屈指可数。其中有3个支持PCIe 5.0x4，另外3个则支持PCIe 4.0x4，你完全可以用来来搭建“全闪”存储系统。

网络方面则是2.5+5Gbps双有线网卡和Wi-Fi 7无线网卡的组合，没有万兆网卡稍显可惜。

ROG MAXIMUS Z890 HERO还提供了2个40Gbps的雷电4接口，除了支持DP 1.4a集显输出之外，华硕还加入了“雷电共享”功能，可以实现两台PC共享同一块屏幕，可以使用键盘鼠标控制第二台PC，比如通过简单的拖放操作，在两台PC之间同步文件、传输资料、新旧PC迁移文件，等等。

在内存超频方面，ROG Z890 HERO主板引入了全新的NitroPath DRAM技术，通过独特的布局布线来提高内存速度，并优化了主板内部的信号通路以减少噪音干扰，可以进一步增加内存超频能力，额外提供400MHz的内存频率。

_ueditor_page_break_tag_

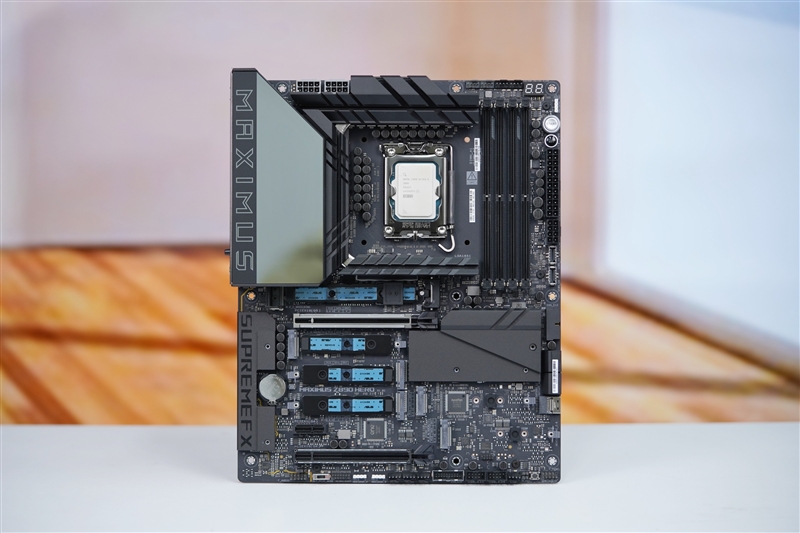

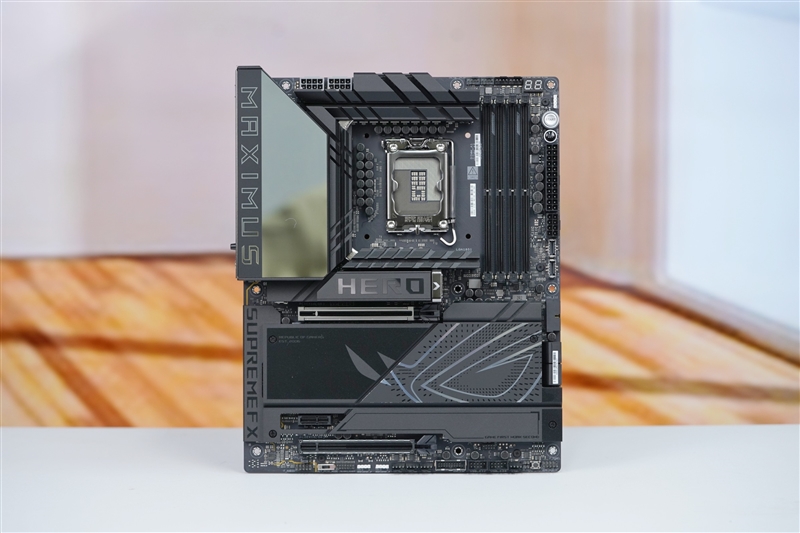

二、图赏：27相供电电路 + 6个M.2接口

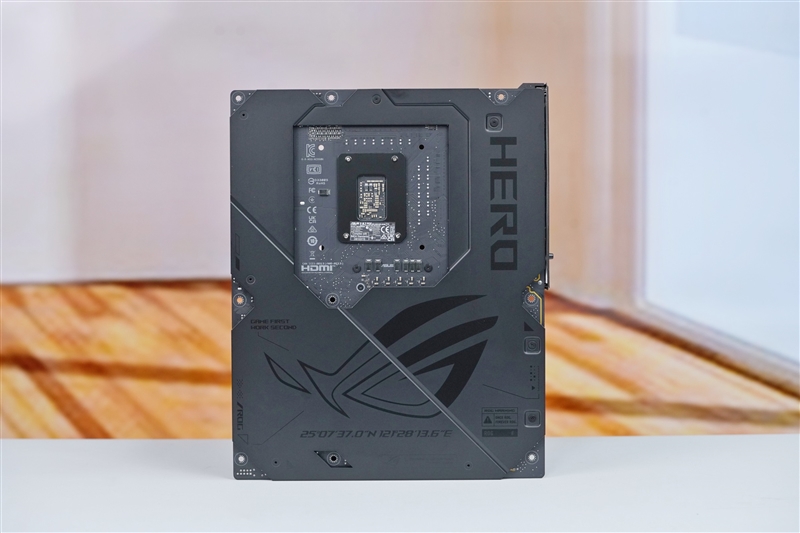

主板的背面也覆盖着一层装甲。

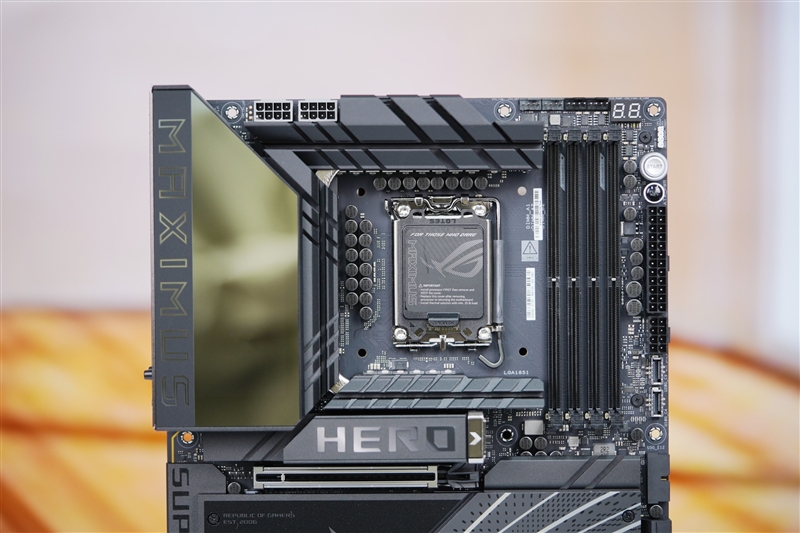

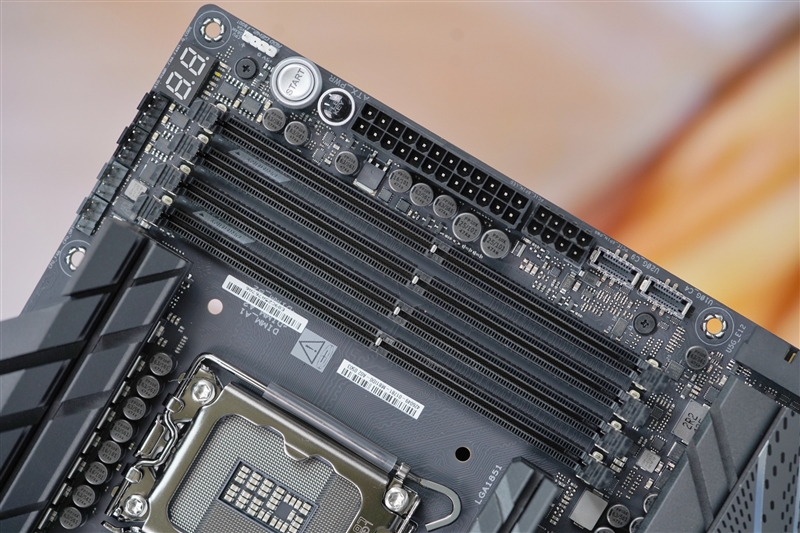

4条DDR5插槽，可以支持单条64GB容量的内存，4条总容量可达256GB，最高支持双通9000MHz频率。

升级了显卡快拆设计，只需要按住显卡轻轻往后一拨，就可以将显卡取下来，单手就能搞定。

以往的设计要么需要一只手按住快拆键，要么需要按住显卡卡扣，都是需要2只手配合才能完成显卡拆卸。

2条全尺寸PCIe x16和1条PCIe x1插槽。

第一条PCIe x16由CPU直出，支持PCIe 5.0x16，另外2条支持PCIe 4.0x4。

另外，此次M.2散热片也采用了易拆设计，只需要轻轻一按就可以取下来。

取掉M.2散热片之后才知道什么叫恐怖。

整整6个M.2接口，主流平台的主板第一次设计如此之多的M.2接口。

第1、3、4条是CPU直出，支持PCIe 5.0x4，其他3条支持PCIe 4.0x4。

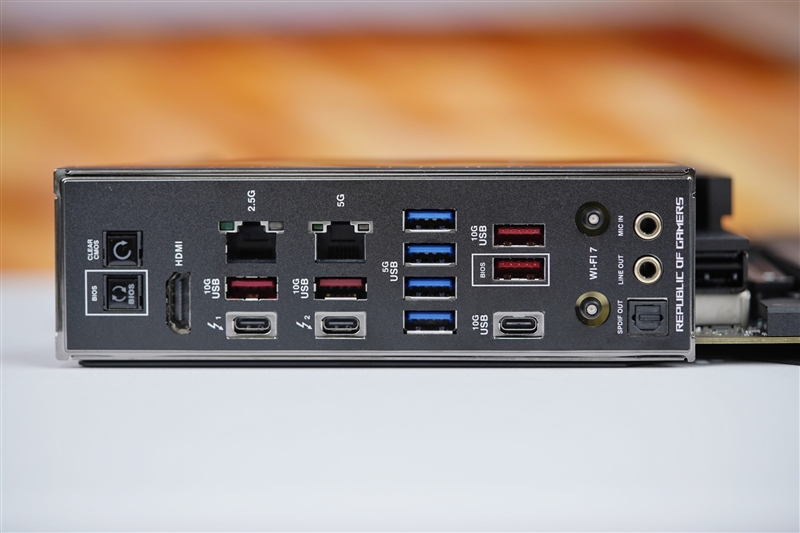

背部I/O接口，4x10Gbps USB-A、1x10Gbps USB-C、2x雷电4、2x3.5mm音频、1x2.5Gbps网口、1x5Gbps网口、1xHDMI 2.1、1xClear CMOS、1xFlash BIOS Button。

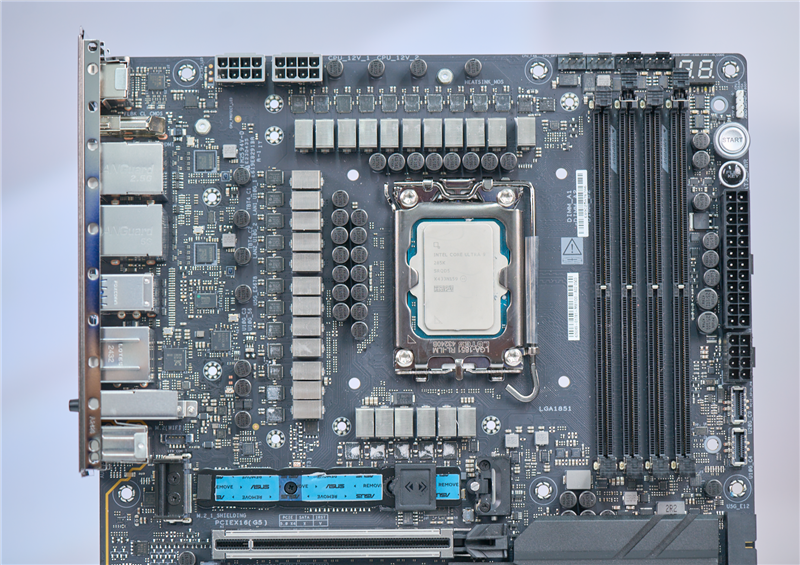

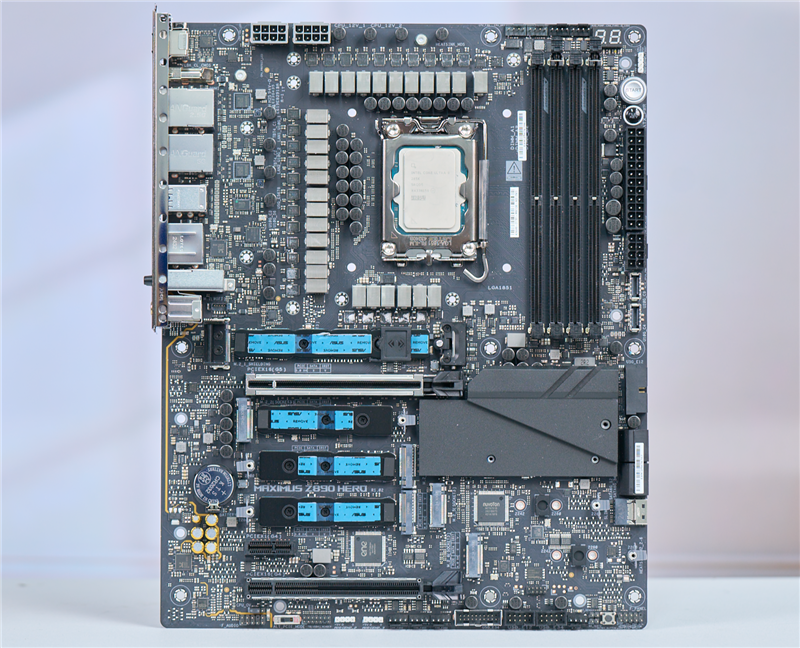

拆开全部散热片后的样子。

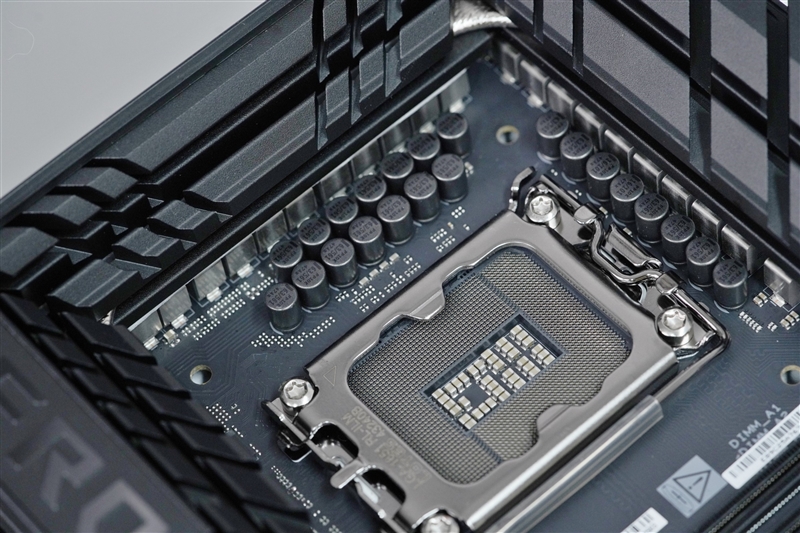

22(110A)+1(90A)+2(90A)+2(80A)供电电路。

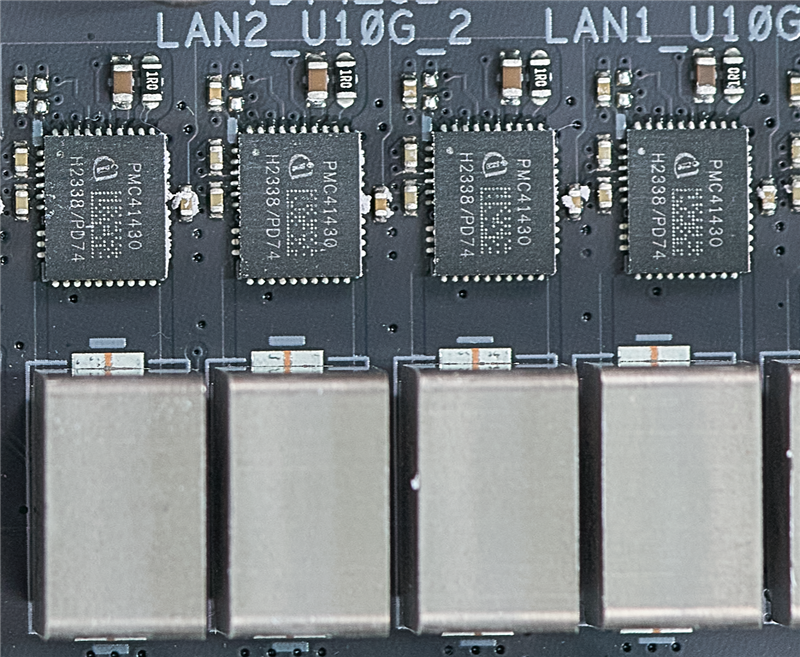

CPU核心配备的是110A的英飞凌PMC41430。

_ueditor_page_break_tag_

三、BIOS介绍

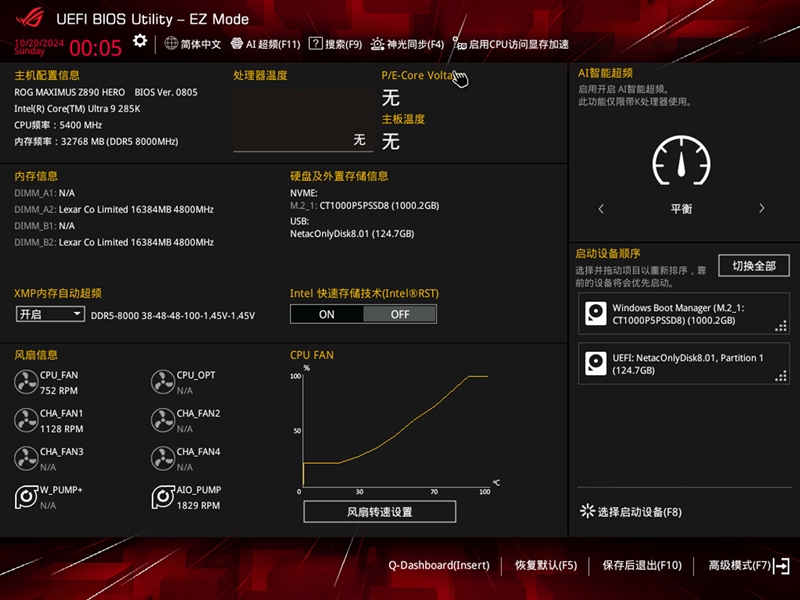

在EZMode界面中点击“手动风扇调整” ，就可以手动调整所有风扇的温度曲线。

从这图可以看出，ROG Z890 HERO主板上面一共有2个CPU 4Pin、1个水冷4Pin和5个4Pin机箱风扇接口。

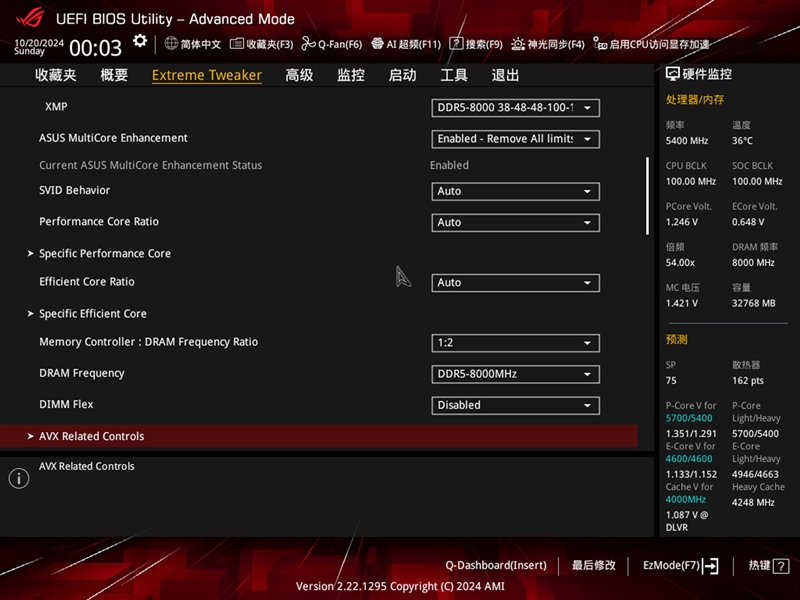

点击上面的“Extreme Tweaker”进入超频设置。

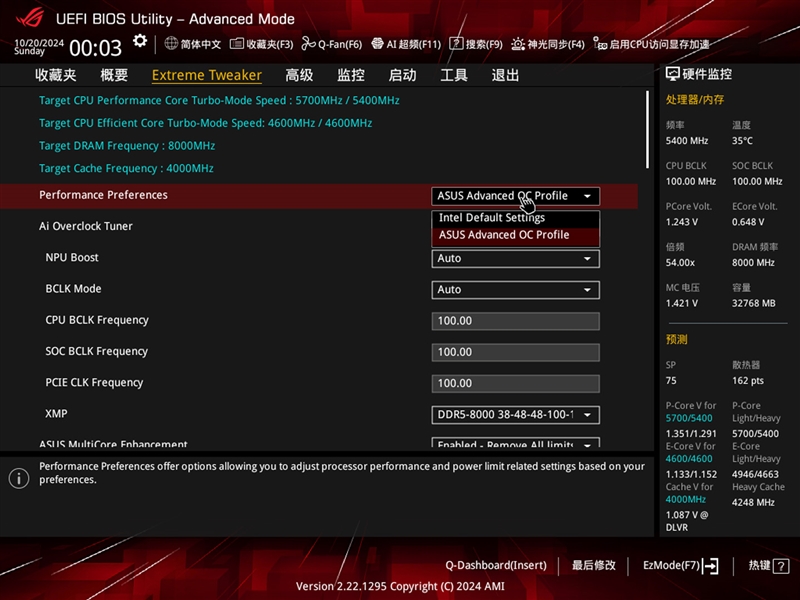

第一项可以选择Intel Default Settings和ASUS Advanced OC profile，前者的参数非常保守，对于DIY玩家来说，后者是必须的选择。

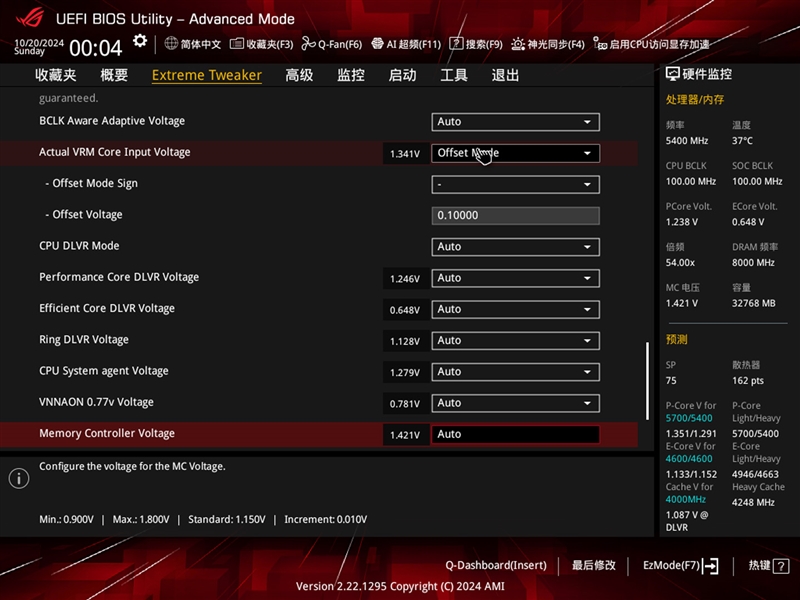

Z890主板新增了“Performance Core DLVR Voltage”和“Efficient Core DLVR Voltage”2个电压设置选项，分别用于调节P-Core和E-Core的电压。

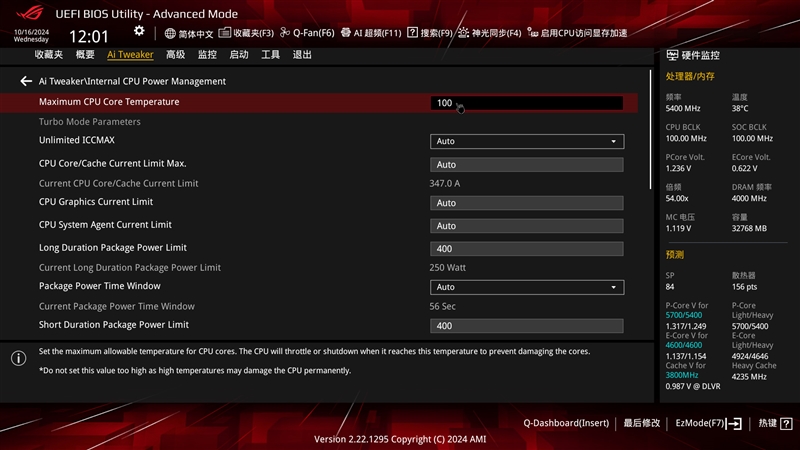

可以设置温度墙、功耗墙。

ROG Z890 HERO默认温度墙是105度，建议设置到100度以内。

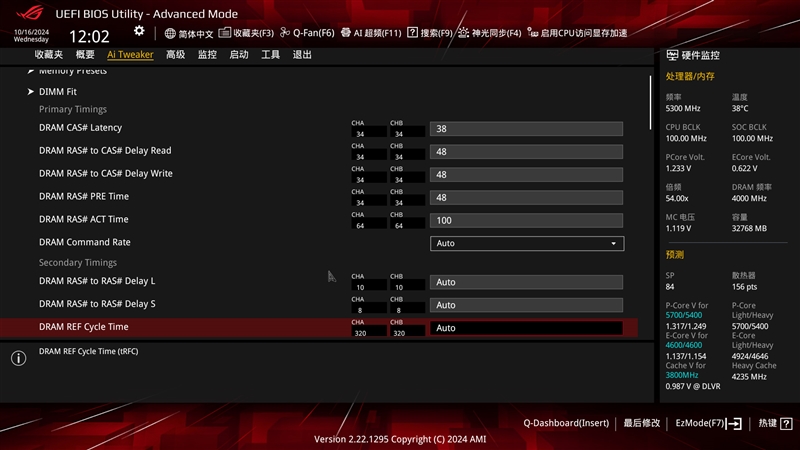

内存时序小参设置界面。

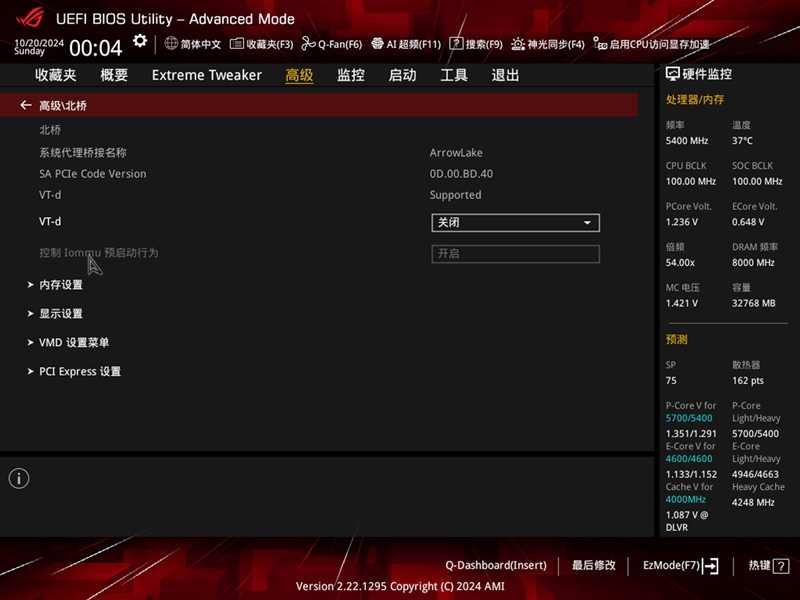

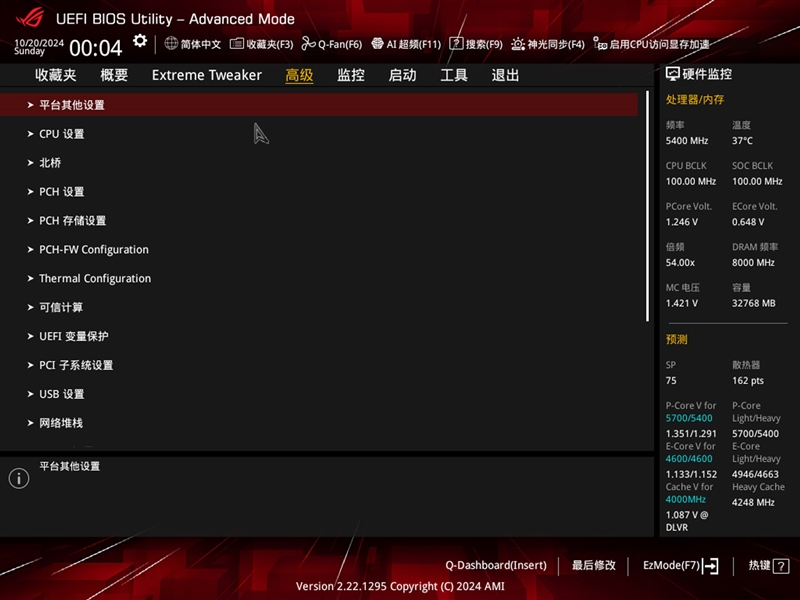

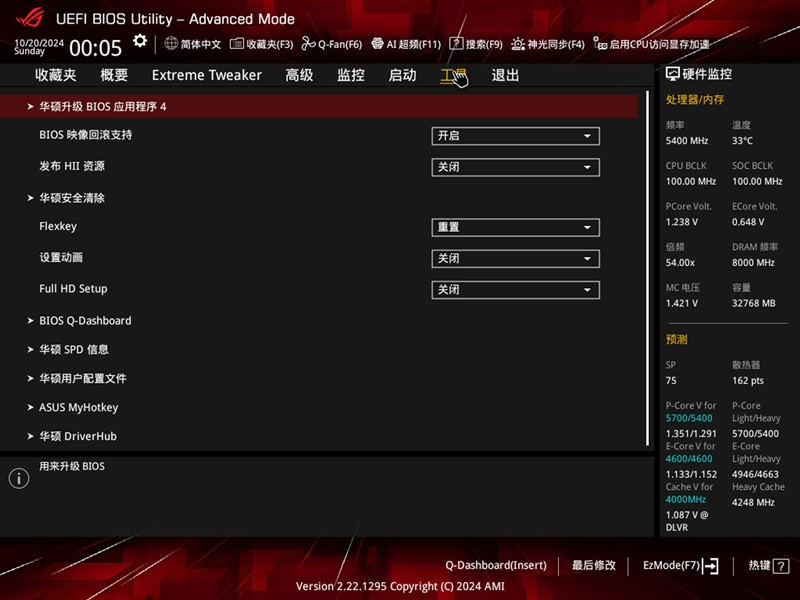

高级设置界面，这里提供了CPU、芯片组、电源、存储、网络、USB接口等主板绝大多数部件的调节功能。

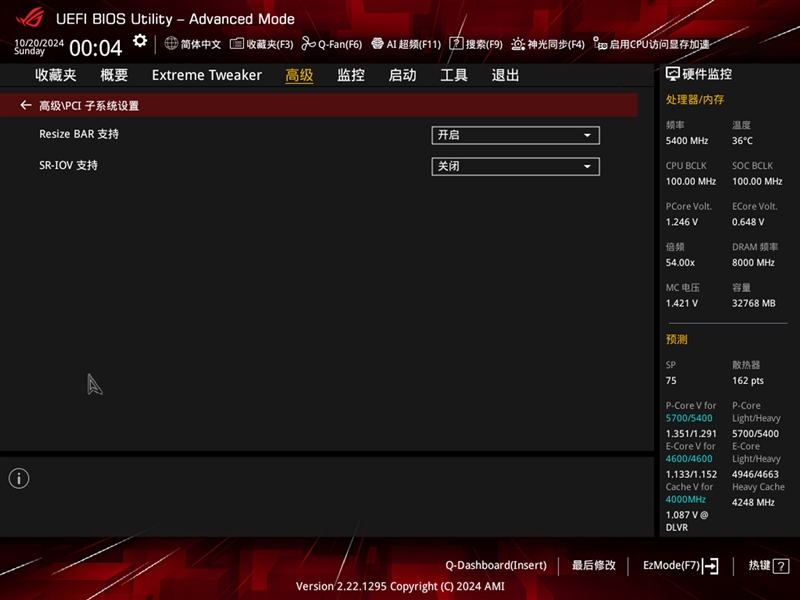

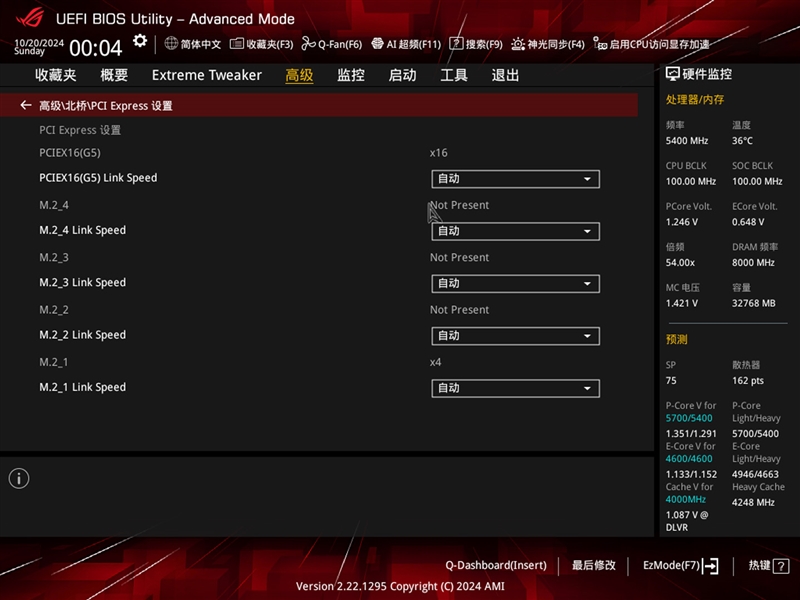

PCI Express设置，可以根据需求调整PCIe插槽的速率。

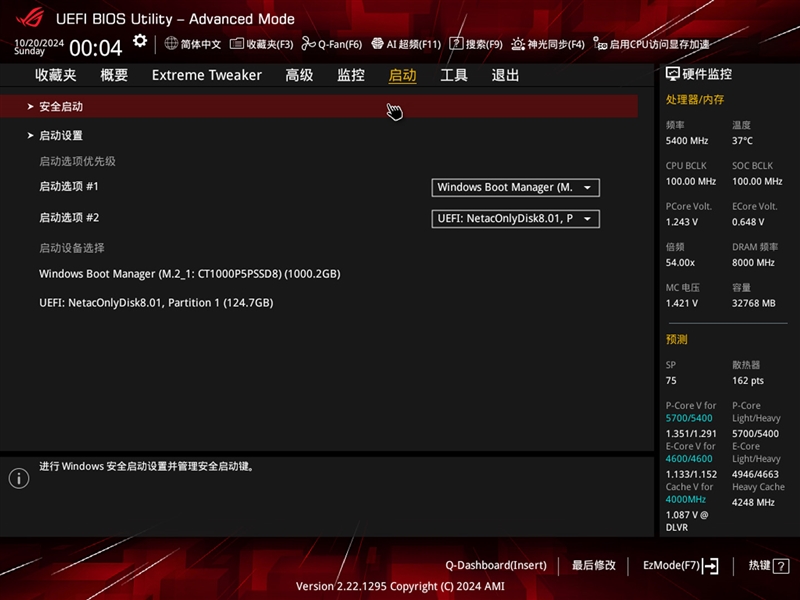

启动设置界面。

_ueditor_page_break_tag_四、烤机与内存延迟测试：内存轻松超频到8600MHz

1、烤机测试

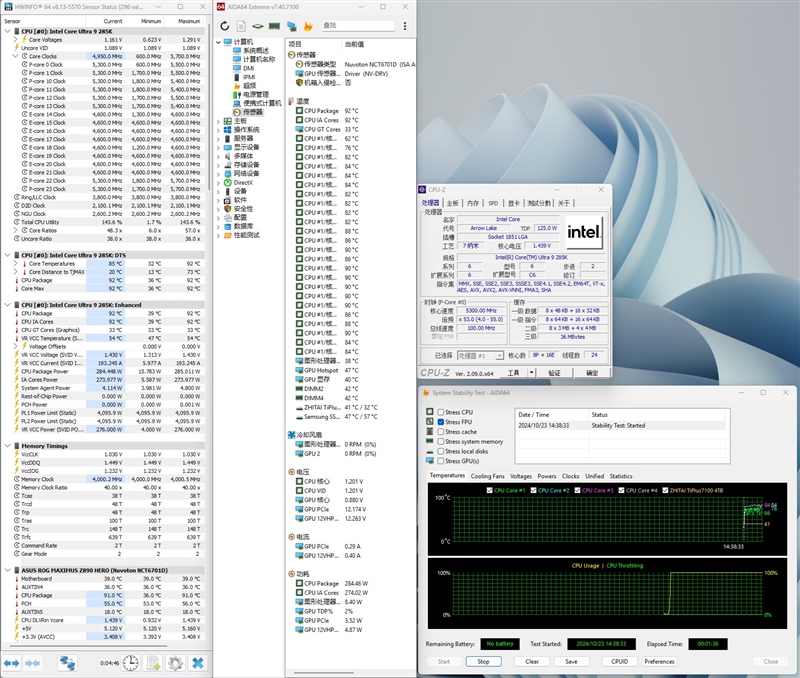

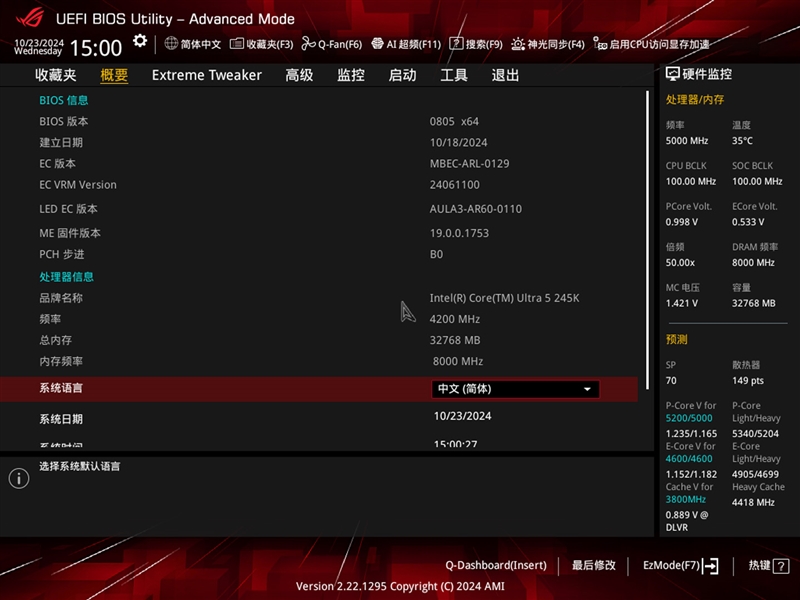

BIOS版本刷新到0805，使用AIDA64 FPU进行烤机。

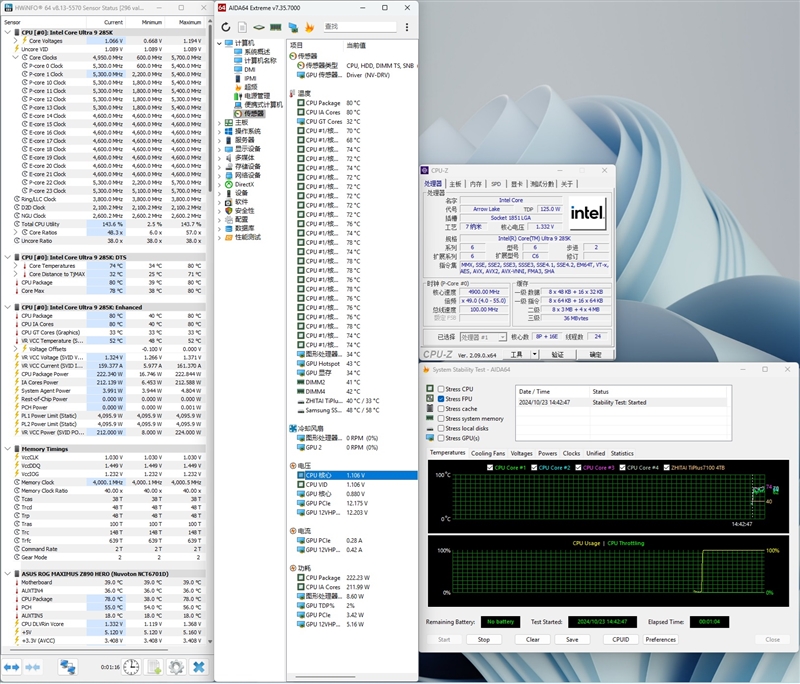

Ultra 9 285K烤机时默认功耗为285W，温度92度，P核烤机频率5.3GHz，E核频率4.6GHz。

另外从AIDA64传感器中可以看到P-Core电压为1.201V。

在BIOS中将所有核心都降压0.1V之后，P-Core的电压降到了1.1V，烤机频率也降到了222W，比1.2V时低了60W左右。

2、内存测试

测试使用的是雷克沙ARES RGB DDR5 8000 32GB套条，频率为8000MHz、时序S38-48-48-100 CR2，电压1.15V。

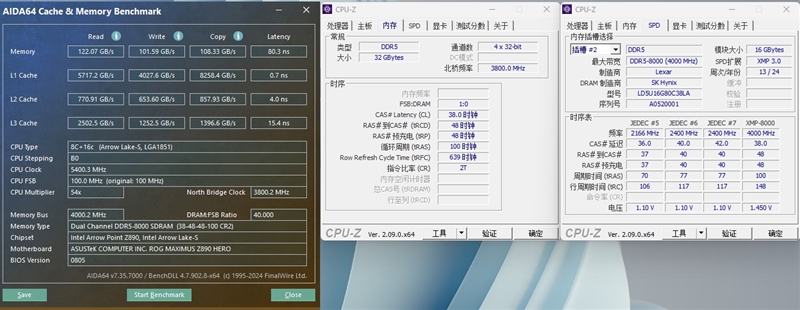

直接在BIOS开启XMP，内存读取、写入和复制带宽分别为122GB/s、101GB/s、108GB/s，延迟80.3ns。

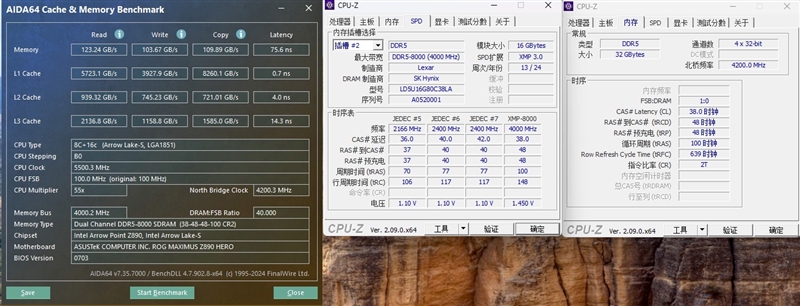

将Ring频率从3.8G提升到4.2GHz，并适当优化时序之后，内存延迟降到了75.6ns。

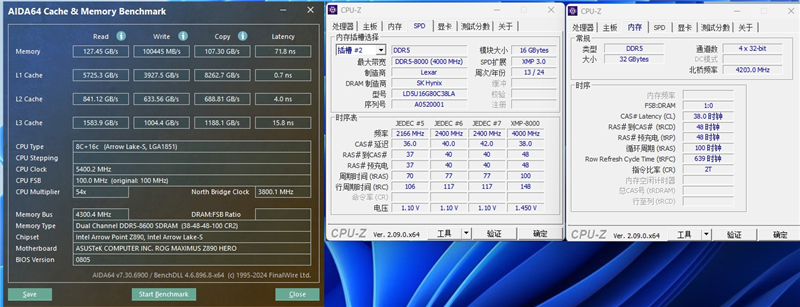

将内存稍微加压到1.5V，竟然成功超频到了8600MHz，此时延迟进一步降到了恐怖的71.8ns。

_ueditor_page_break_tag_

五、搭配Ultra 9 285K性能测试

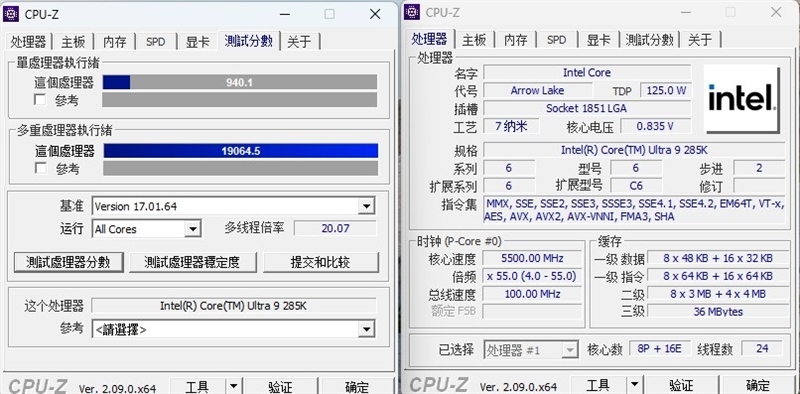

1、CPU-Z

Ultra 9 285K单线程分数940，多线程分数19064。

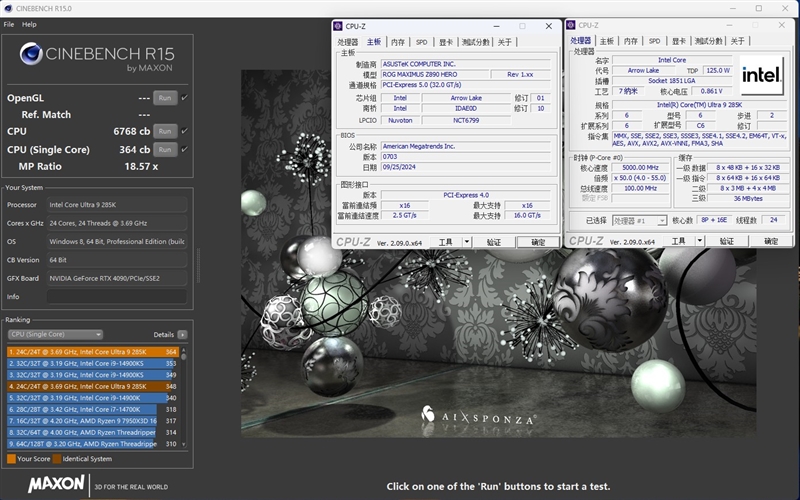

2、CineBench R15

实测Ultra 9 285K单线程分数为364cb，多线程成绩则为6768cb。

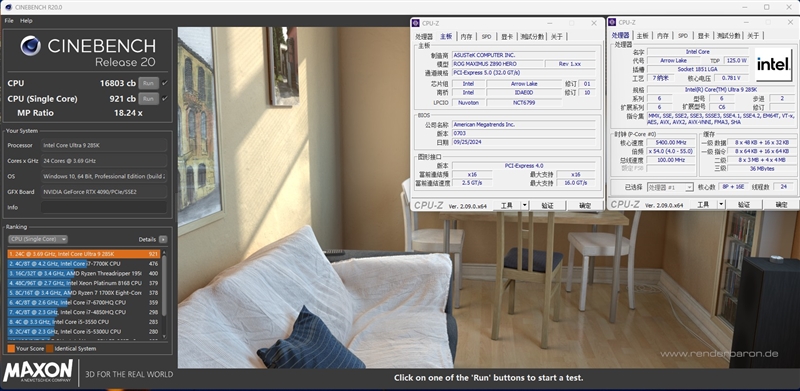

3、CineBench R20

在CineBench R20测试中，Ultra 9 285K的单线程成绩是921cb，多线程成绩为16803cb。

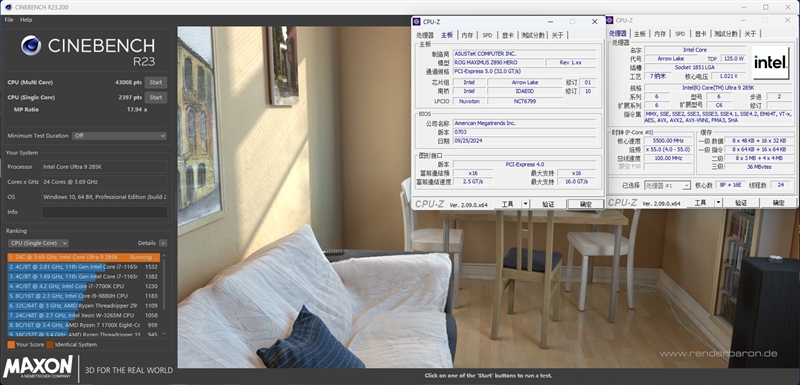

4、CineBench R23

在CineBench R23测试中，Ultra 9 285K单线程成绩为2397pts，多线程分数为43008pts。

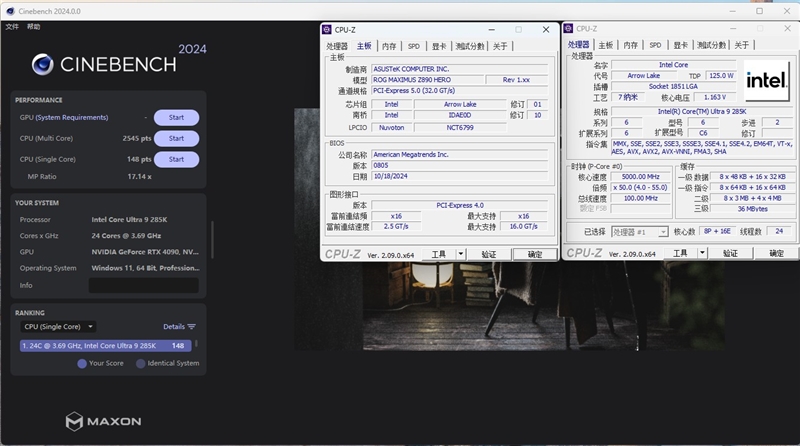

4、CineBench 2024

在CineBench 2024测试中，Ultra 9 285K单线程成绩为148pts，多线程分数为2545pts。

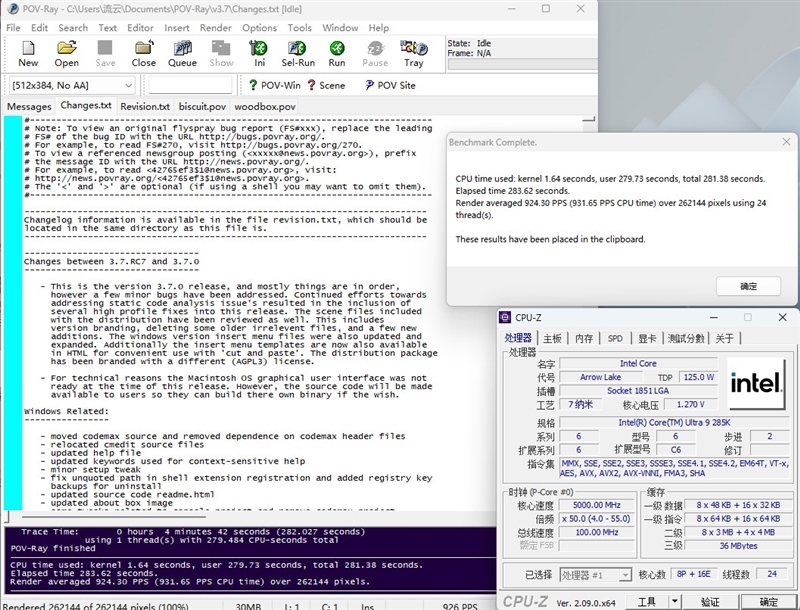

6、POV-Ray

Ultra 9 285K的单核分数是924pps，多核分数15385pps。

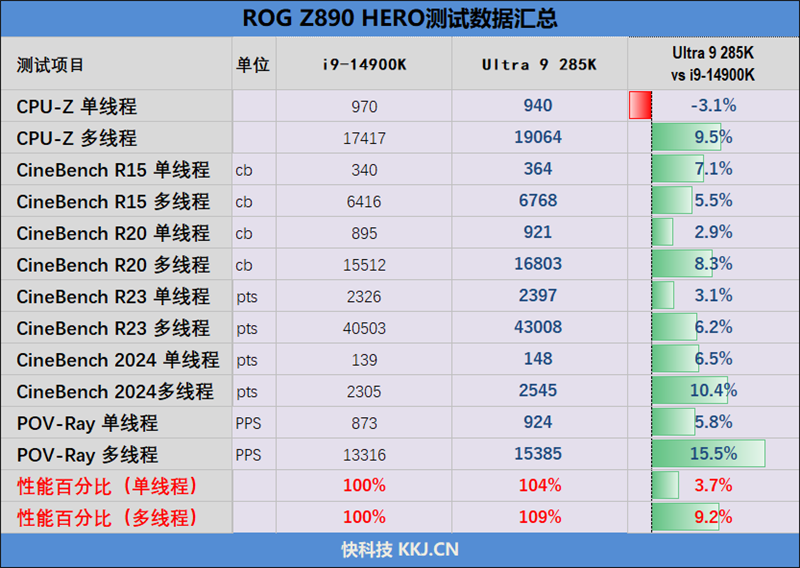

测试数据汇总如下：

从测试成绩来看，Ultra 9 285K除了CPU-Z单核性能略弱之外，其他测试数据都比i9-14900K强不少。总体而言，Ultra 9 285K在单核性能方面有3.7%的优势，多核性能则比i9-14900K强9%。

_ueditor_page_break_tag_

六、总结：5K价位Ultra 9 285K首选主板

先说一点！

在Ultra 9 285K处理器的首发测试中，我们尝试不下6款高端Z890主板，ROG MAXIMUS Z890 HERO的综合性能是最好的。ROG独家BIOS设置以及优秀的性能调校也是大多数高端玩家选它的主要原因。

在ROG Z890 HERO主板的加持下，Ultra 9 285K发挥出了强悍的性能！平均单核性能比i9-14900K强了4%，多核则强了9%。要知道Ultra 200S处理器已经取消了超线程，在核心数量相同的情况下能取得这样的成绩，属实不易。

很多同学一直以为ROG主板的CPU性能独步天下，但是在内存超频方面只是中规中矩。此次ROG Z890 HERO将会给我们带来不一样的体验！同样的雷克沙ARES RGB DDR5 8000 32GB套条，在Z790主板上想要超到8200MHz是很艰难的事情，而ROG Z890 HERO则可以轻松达到8600MHz，此时的内存延迟已经大幅降到了72ns，相比8000MHz可以提升2~5%的游戏帧率。

扩展方面，6个M.2 SSD接口可以让你做任何你想做的事情。2.5G+5Gbps双有线网卡+Wi-Fi 7无线网卡应该也能大部分玩家的需求，当然如果有万兆网卡那就更好了。

单手快拆显卡、易拆式天线和M.2便捷卡扣设计等等，在细节方面，ROG Z890 HERO也可以说是尽善尽美了。

ROG MAXIMUS Z890 HERO售价为5399元，这个价位不选它你还能选谁呢！
