AI提升1843％！酷睿Ultra 200V系列正式发布：史上最快单核、功耗骤降50％

快科技德国柏林现场报道——

6月初的台北电脑展上，Intel公布了新一代低功耗处理器Lunar Lake的架构、技术细节，并披露了部分性能指标。

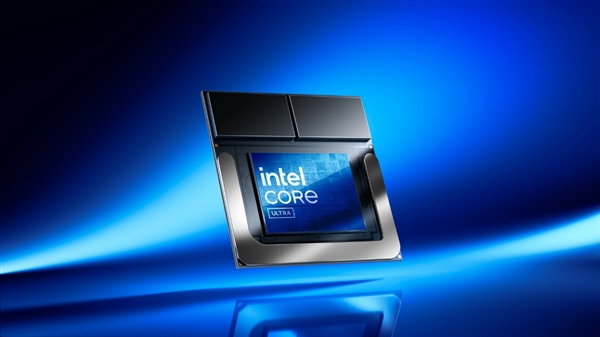

北京时间9月4日，Lunar Lake终于正式发布了！它命名为酷睿Ultra 200V系列，是二代酷睿Ultra家族(Core Ultra Series 2)的一部分。

这也是 Intel处理器首次以“V”结尾。

这一次，Intel不但公布了酷睿Ultra 200V系列的具体型号、规格，还进一步讲解了架构技术、公布了大量官方性能、能效指标，各家OEM厂商也纷纷展示了新一代轻薄笔记本。

迄今为止，代号Meteor Lake的第一代酷睿Ultra处理器已经出货超过2亿颗，100多家ISV软件厂商陆续开发了300多项AI功能，支持的AI模型也超过了500种。

酷睿Ultra 200V系列能否更进一步，让AI PC真正发扬光大呢？

PS：高性能的Arrow Lake将在稍后推出，也是隶属于酷睿Ultra 200系列，覆盖桌面和笔记本。

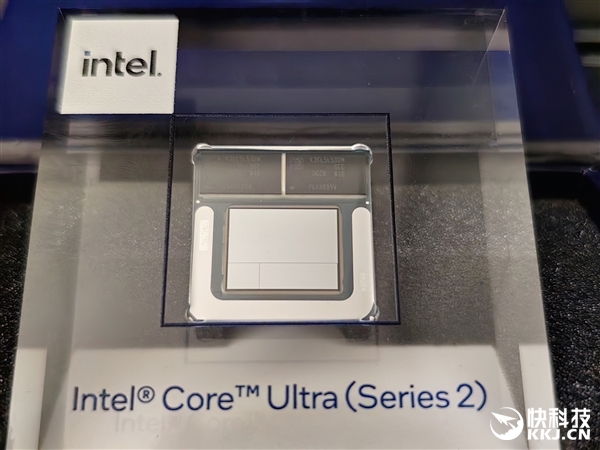

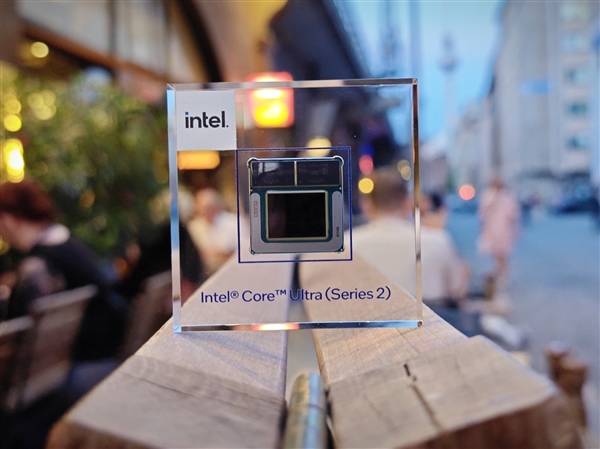

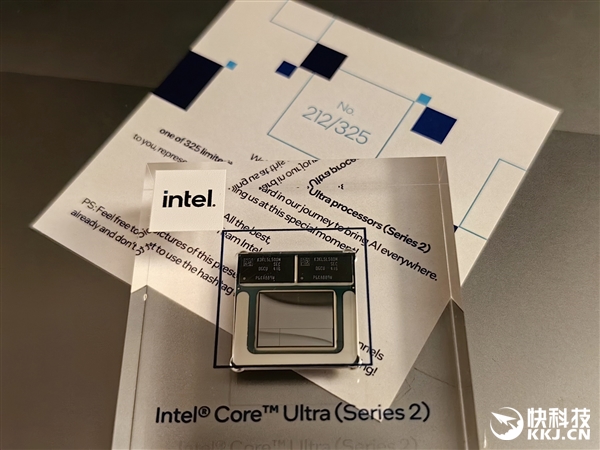

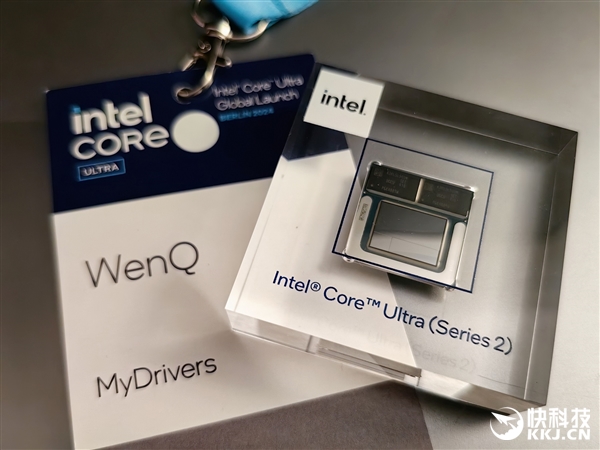

全球限量325颗的Lunar Lake处理器纪念品，每一颗都有独立编号，我这颗是212号。

【型号规格：统一4+4核心、峰值功耗37W】

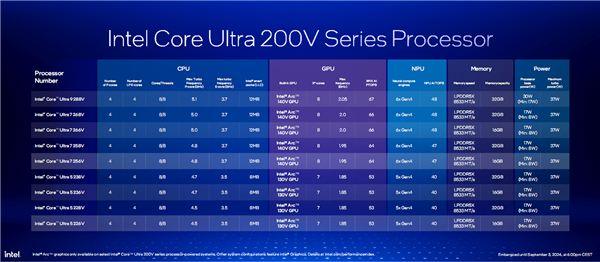

这就是酷睿Ultra 200V系列的全家福，一共九款，包括一款酷睿Ultra 9、四款酷睿Ultra 7、四款酷睿Ultra 5。

总的来说，它们全都是4个Lion Cove架构的P核、4个Skymont架构的E核，组成了8核心8线程。

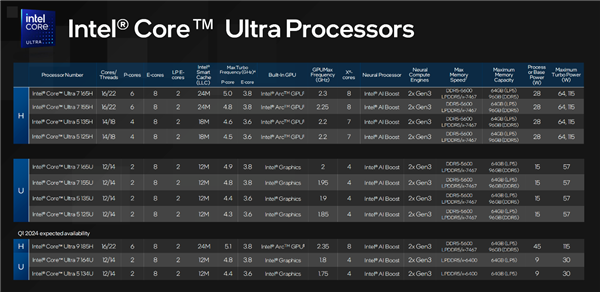

对比酷睿Ultra 100系列最高6+8+2 16核心22线程的设计少了2个P核、4个E核、2个LPE核，加上还不支持超线程，总计少了8个核心14个线程。

三级缓存分为12MB、8MB两个版本，对比少了足足一半，毕竟核心少多了。

P核、E核加速频率最高分别5.1为GHz、3.7GHz，对比前者高了100MHz，后者少了100MHz，基本在同一档次。

锐炫核显升级为第二代Xe2架构，确切地说是Xe2-LPG低功耗版本，分为锐炫140V、锐炫130V两个版本。

最多还是8个Xe核心，而最高频率降低了250MHz而只有2.05GHz，AI算力最高为67 TOPS。

NPU AI引擎大幅升级，从两个PCIe 3.0引擎来到了六个PCIe 4.0引擎，最高算力大48 TOPS，只是稍稍低于AMD锐龙AI 300系列的50 TOPS，高于高通骁龙X系列的45 TOPS——总的来说三家都差不太多。

CPU+GPU+NPU三者合力，酷睿Ultra 200V系列的总算力已经达到120 TOPS，目测是各家中最强悍的。

酷睿Ultra 200V系列还首次整合封装了两颗LPDDR5X内存，频率统一为8533MHz，总容量16GB或者32GB——型号编号结尾6的16GB、结尾8的32GB。

功耗方面，所有型号的最大睿频功耗都是37W，其中酷睿Ultra 9 288V作为旗舰型号，是唯一的9系列，也是唯一一个最低功耗17W、PL1基准功耗30W、峰值功耗37W。

是不是想起了酷睿Ultra 9 185H？两代旗舰的划分方式确实如出一辙，但功耗低得多了，基准功耗降低15W也就是三分之一，峰值功耗降低78W也就是68％！

酷睿Ultra 7/5系列都是最低功耗8W、基准功耗17W，峰值功耗同样37W，对比上代同样大幅降低。

酷睿Ultra 7系列包括四款型号268V、266V、258V、256V。

它们都是12MB三级缓存、3.7GHz E核频率、锐炫140V核显(8个单元)、6个NPU单元。

268V、266V都是5.0GHz P核频率、2.0GHz核显频率、48 TOPS NPU算力、66 TOPS GPU算力。

258V、256V则都是4.8GHz P核频率、1.95GHz核显频率、47 TOPS NPU算力、64 TOPS GPU算力。

酷睿Ultra 5系列也是四款型号238V、236V、228V、226V。

它们的规格非常接近，都是8MB三级缓存、3.5GHz E核频率、锐炫130V 1.85GHz核显(7个核心)、5个NPU单元、40 TOPS NPU算力、53T OPS GPU算力。

区别在于，238V、236V P核心频率最高4.7GHz，228V、226V则都是4.5GHz。

酷睿Ultra 200V系列笔记本目前已有20多家OEM厂商的80多款产品设计，宏碁、华硕、戴尔、惠普、联想、LG、微星、三星等一线品牌，自然是一个都不少。

新本即日起开始接受预定，9月24日起通过全球30多家零售商陆续上市。

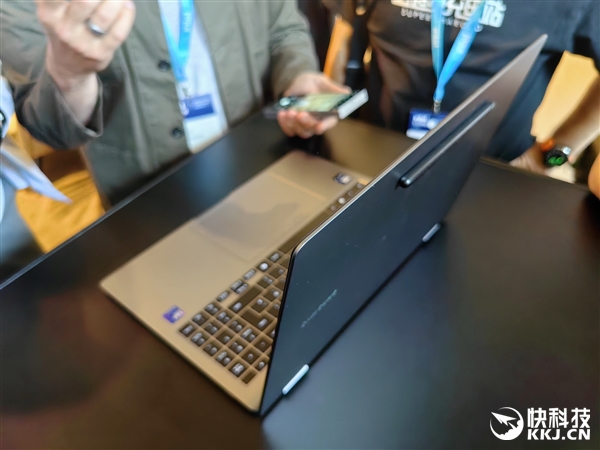

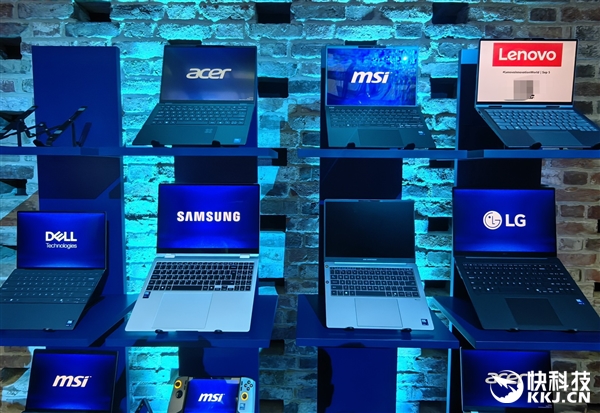

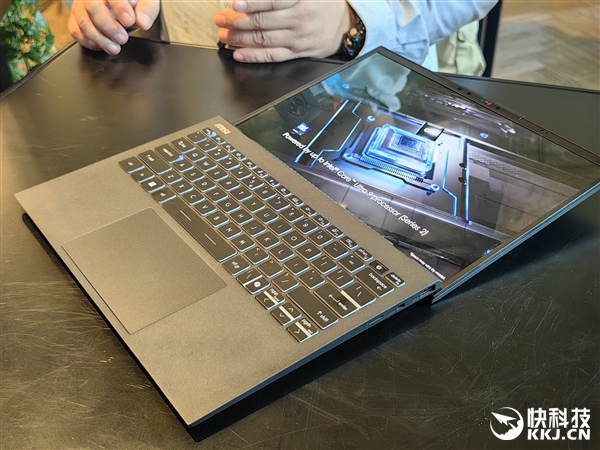

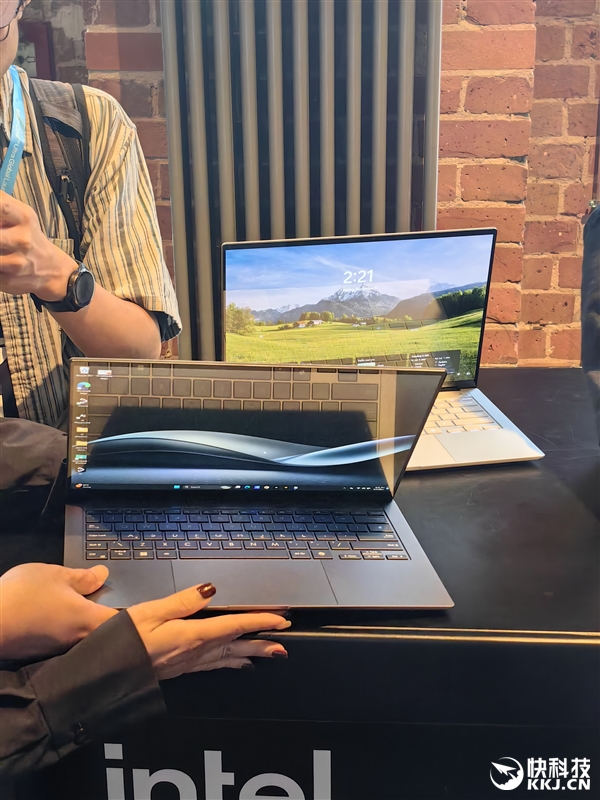

以下是新本现场展示：

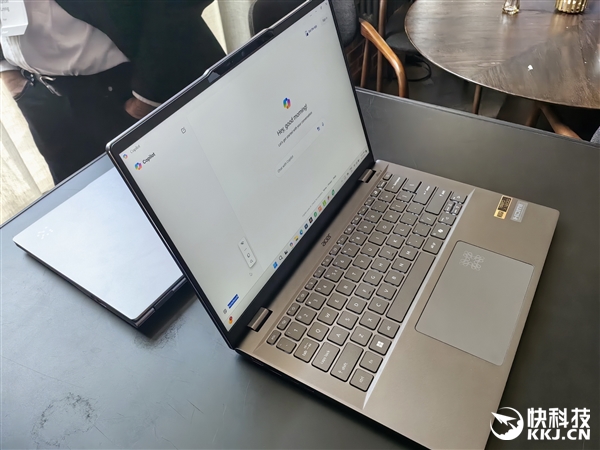

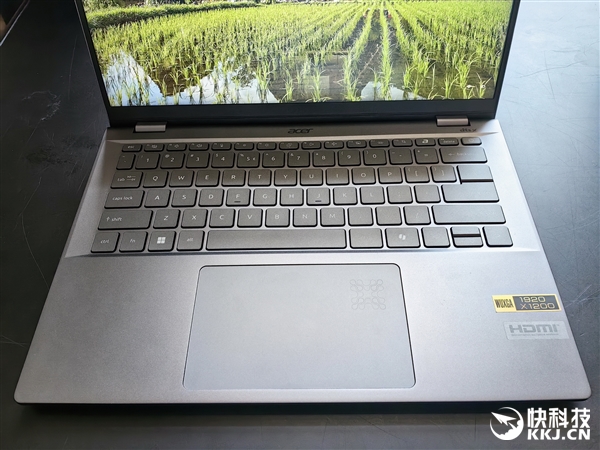

宏碁：

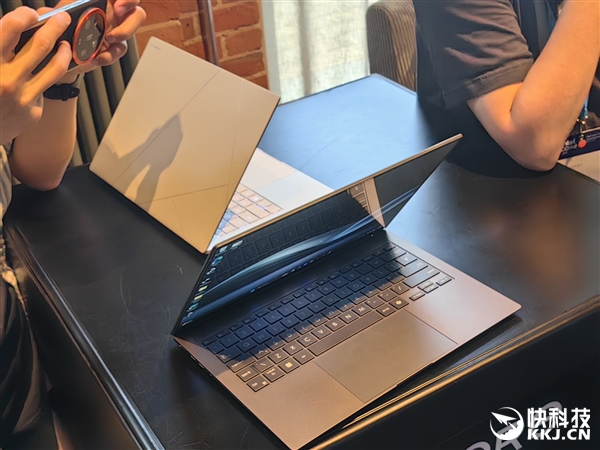

华硕：

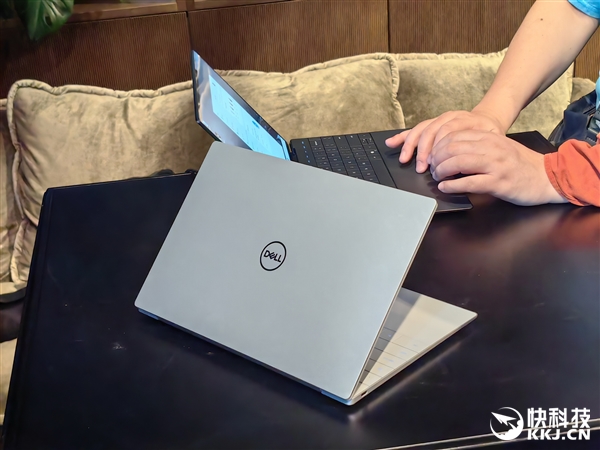

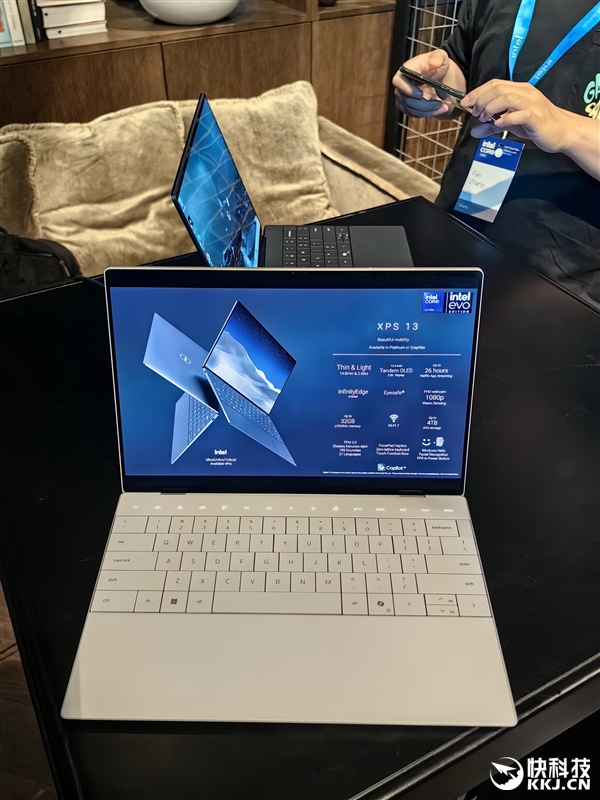

戴尔：

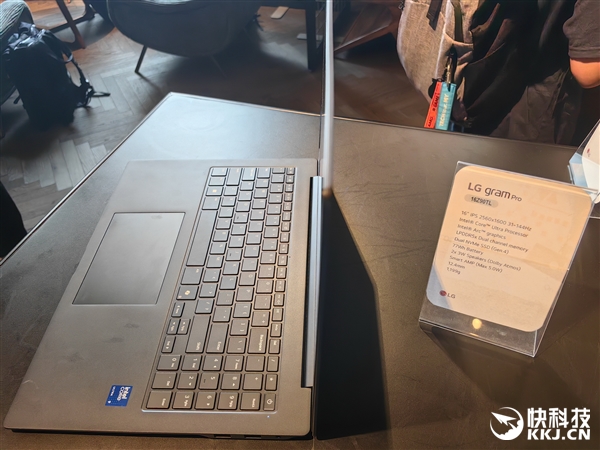

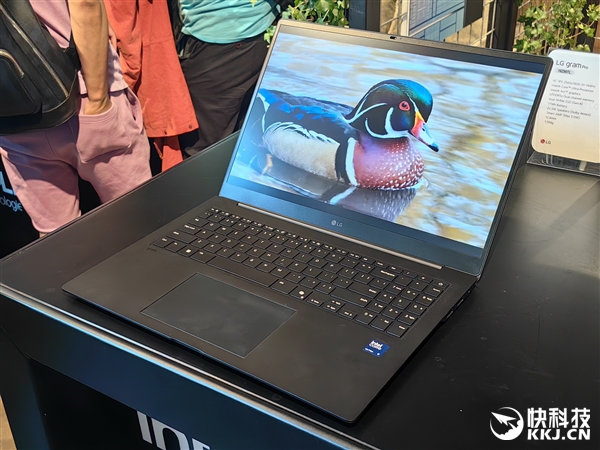

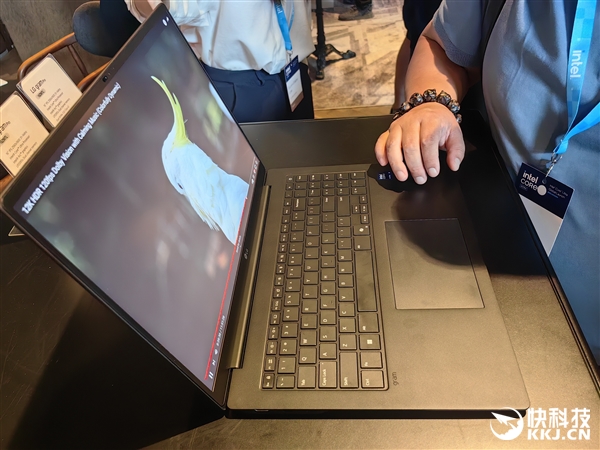

LG：

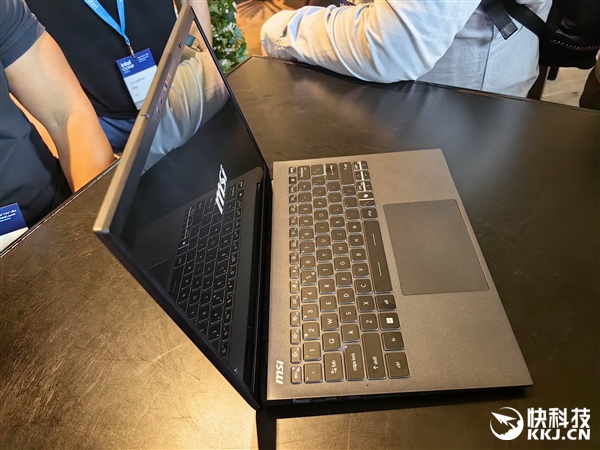

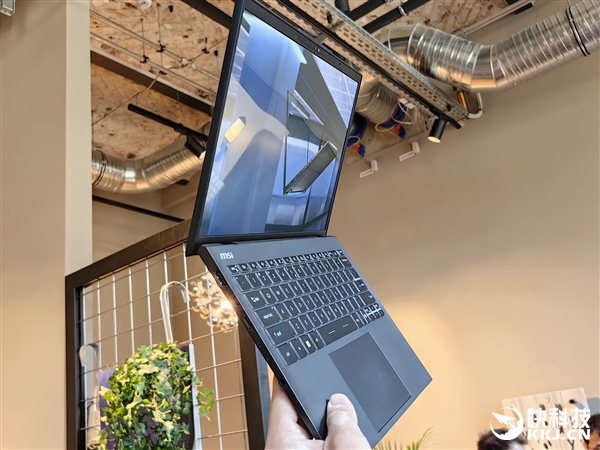

微星：

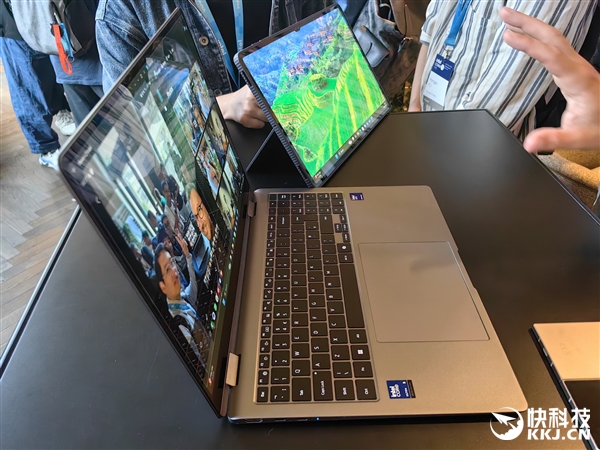

三星：

【CPU性能：P核号称最强、E核暴涨68％】

如开篇所述，关于Lunar Lake的架构技术之前已经讲得非常详细了，不过这一次，Intel依然提供了不少新的技术点，以及大量的官方数据。

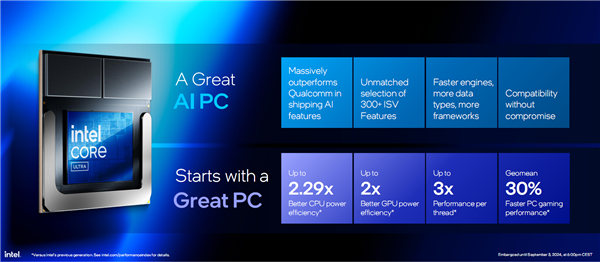

首先，Intel抛出了一个非常有道理的论点：“一台优秀的AI PC，必须首先是一台优秀的PC。”

诚然，AI PC的概念眼下极为火热，但是归根到底，它是一台PC，需要首先做好本职工作，性能、能效都合格，才能进一步让AI锦上添花。

这次的P核、E核架构都是全面翻新的设计，其中P核号称最强性能的轻薄本CPU核心。

它拥有更宽的调度执行、18个执行端口、8倍预测精度、增强内存子系统、PPA(性能功耗与面积)优化、16.67MHz精细频率区间等等，最多12MB共享三级缓存。

E核号称在能效上与P核基本持平，拥有增强指令预测、更深队列和更佳并行、26个分派端口、更宽的指令分派与引退、4个128位FP浮点单元和SIMD矢量单元带来2倍矢量性能和AI吞吐量，以及4MB的共享二级缓存。

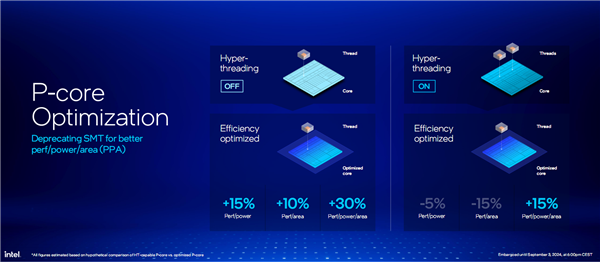

P核不支持超线程技术，但这并非退步，而是经过对比考量之后，为了更高PPA而采取的设计。

根据Intel官方的数据，即便没有超线程技术，但是经过能效优化后的核心，可以提升15％的性能功耗比、10％的性能面积比、30％的性能功耗面积比(单位面积和功耗的性能)。

而如果加上超线程，性能功耗面积比可以再提升15％，但是性能功耗比会下降5％，性能面积比会下降15％。

综合考量，为了更好的性能与能效，超线程被取消了。

同时，大小核之间的沟通效率也更高了，这得益于全新的低延迟Fabric互连通道。

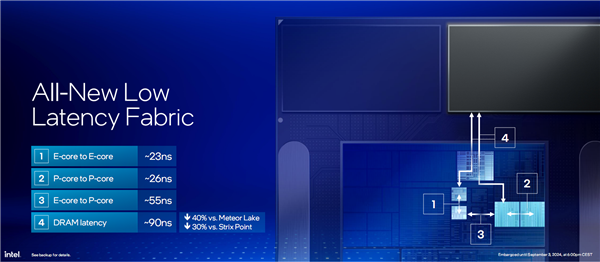

官方数据显示E核之间的延迟仅为23ns左右，P核之间只有26ns左右，而P、E核之间通信约为55ns。

另外，内存延迟约为90ns，对比上代下降40％，对比竞品锐龙AI 300系列也低了90％。

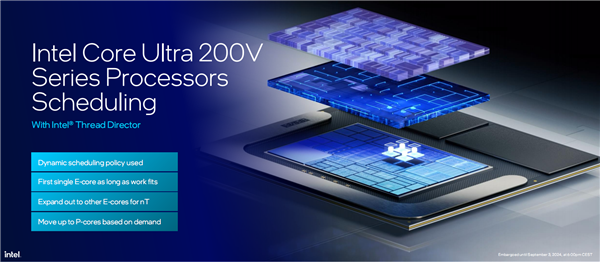

13代酷睿开始引入的线程调度器也再次优化，使用更加灵活的动态调度策略。

其中很关键的一点是，随着E核性能的大幅提升，可以承担更繁重的工作，因此只要工作负载合适，会尽可能长时间地使用第一个E核，而且只用它。

如果工作负载增多、加重，会适时启动其他E核，获得更好的多线程性能。

如果还是不够，就会根据需要继续扩展到P核。

简单地说，Lunar Lake的核心调度策略就是：一个E核、多个P核、一个P核、多个P核。

对于笔记本来说，这可以最大程度地提高能效。

Lion Cove P核被称为迄今最快的核心，甚至没有之一！

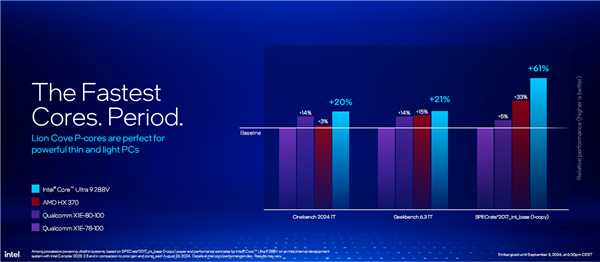

官方称，它的单核性能可以轻松超过AMD最新旗舰锐龙AI 9 HX 370，以及高通骁龙X Elite。

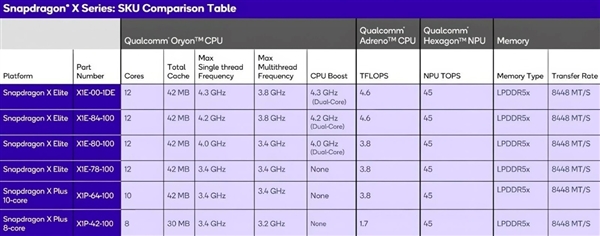

不过注意，骁龙X Elite有四个版本，骁龙X Plus也有两个版本，Intel这一次在不同地方对比的版本是不一样的，记住这个表。

比如这里对比的80、78版本，CPU频率就比满血的00版本低了不少，后者甚至不支持双核心动态加速。

当然从高通的规格划分来看，酷睿Ultra 200V面对满血版骁龙X Elite，应该也不会落于下风。

不管怎么样，就像我们在规格参数部分说的，Lunar Lake的核心、线程数量比上一代少了很多，性能上会怎么样呢？

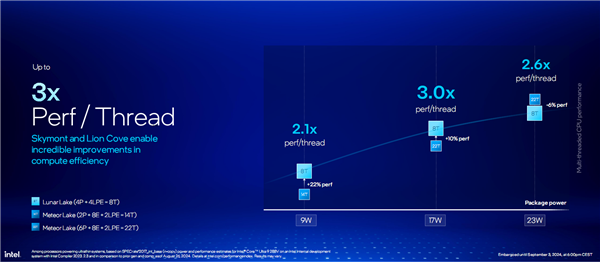

至少根据官方给出的数据，9W功耗设定下，8核心8线程的Lunar Lake对比2+8+2 12核心14核心的Meteor Lake，每线程性能可以领先多达2.1倍，整体性能领先多达22％。

17W功耗释放下，对比6+8+2 16核心22线程，每线程性能优势高达惊人的3.0倍，整体性能依然领先10％。

23W功耗的时候，每线程性能优势也有2.6倍，但是整体性能会稍稍落后6％。

总的来说，Lunar Lake虽然核心数更少了，没有了超线程，频率也没有显著提升，但是凭借更高效的架构设计、更好的单核性能，以及更高的能效，尤其是在低功耗状态下，仍有明显的代际提升，只是在功耗下的多核性能必然会受到很大的影响。

尤其是，考虑到很多笔记本、迷你机、掌机厂商经常会将功耗释放尽可能地拉高，Lunar Lake的性能提升可能会不太明显，但能以这么少的核心线程数达到这样的性能，能效是令人赞叹的，也更适合这些对功耗发热敏感的领域。

事实上对于轻薄本来说，太多的核心线程其实并没有真正的必要，8核心8线程可以说是一个比较好的平衡点。

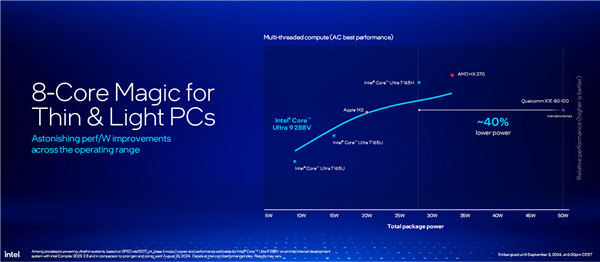

酷睿Ultra 200V系列在9-37W的功耗范围内，性能曲线还是很理想的，特别是对比骁龙X Elite，能够以60％的功耗达到同样的性能水准。

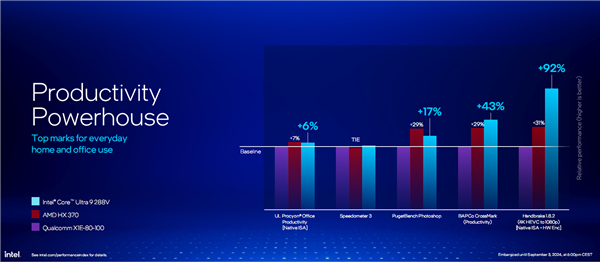

办公生产力性能对比，酷睿Ultra 200V系列不能说完胜，但也可圈可点，只是注意对比的骁龙X Elite依然不是满血版。

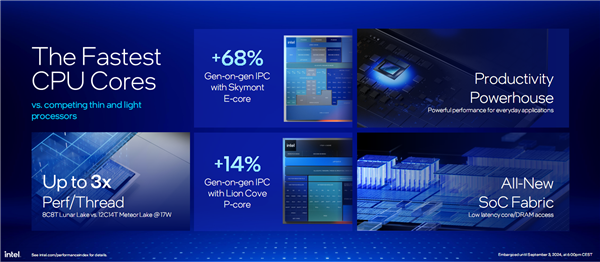

经过新的架构设计，Lunar Lake P核、E核的IPC比上代分别提升了14％、68％，尤其是E核终于不再孱弱，可以承担那更多重任了。

【CPU能效：史诗级提升、续航可超20小时】

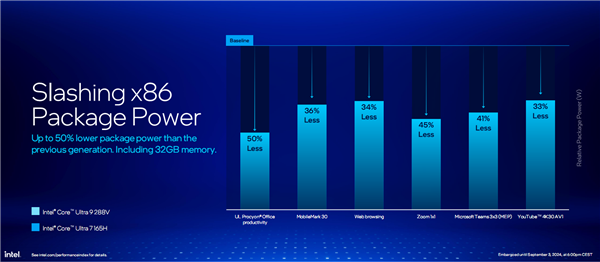

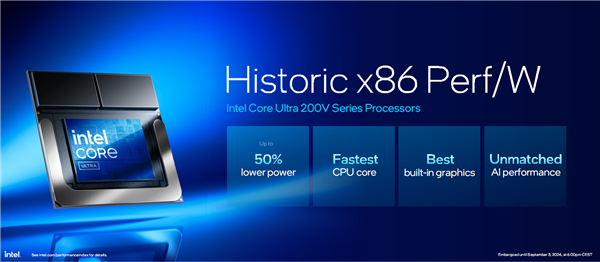

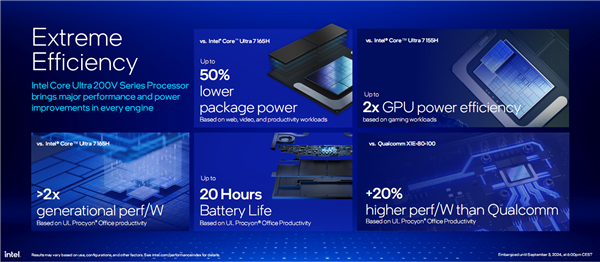

我们之前也说了，Lunar Lake的核心追求就是尽可能提高能效，最终效果也号称史诗级的(historic)，含内存的整体封装功耗降低了多达50％！

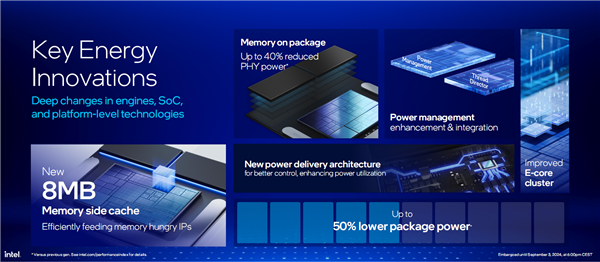

这得益于它采用了一系列创新设计，包括整合封装内存以降低40％ PHY物理层功耗、最多8MB MSC内存测缓存以满足部分IP需求、新的供电架构以更好地提高利用效率、电源管理单元增强与整合、E核集群改进。

Lunar Lake没有了Meteor Lake上的超低功耗LP E核，升级为全新的低功耗岛(Low Power Island)，统一管理所有模块。

尤其是E核集群，Meteor Lake上是每两个核心一组，共享2MB二级缓存，Lunar Lake升级为全部四个核心为一组，共享4MB二级缓存。

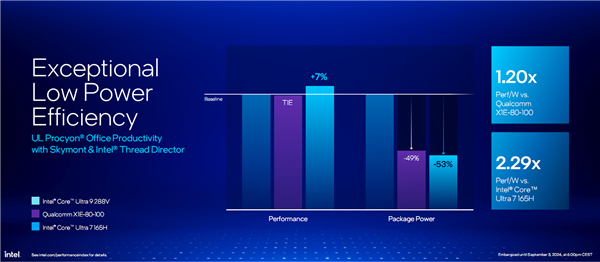

酷睿Ultra 9 288V对比酷睿Ultra 7 165H(上代次旗舰)，利用E核加线程调度，办公应用能效比居然提升了多达2.29倍，也就是说即便对比上代旗舰酷睿Ultra 9 185H，提升也会是相当大的。

而对比高通骁龙X Elite，能效比也领先1.2倍。

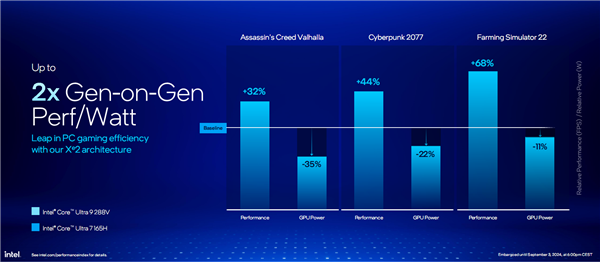

得益于新的Xe2架构，核显性能最多可提升68％，功耗可降低最多35％，综合能效翻了足足一番。

通过将内存整合封装在一起，Lunar Lake不仅提高了内存性能、降低了内存延迟，还可以节省大量的功耗，最多能节省50％，少的话也有33％。

只是，想扩展升级内存就不可能了，万一内存部分出现故障也有点麻烦。

续航是最能直接反应能效情况的。虽然高通一再强调超长续航是骁龙X Elite的独特优势，但是无论从实际体验，还是根据Intel的最新数据，x86阵营并不弱。

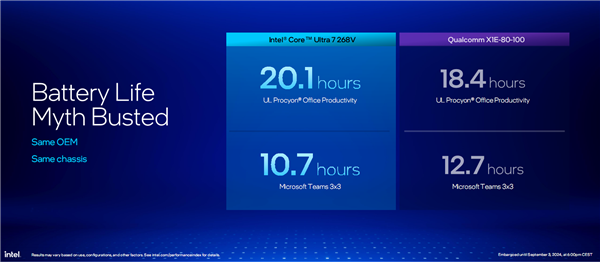

酷睿Ultra 7 268V在办公场景中最长能坚持超过20个小时，就是多人视频会议场景会输给骁龙X Elite一点点。

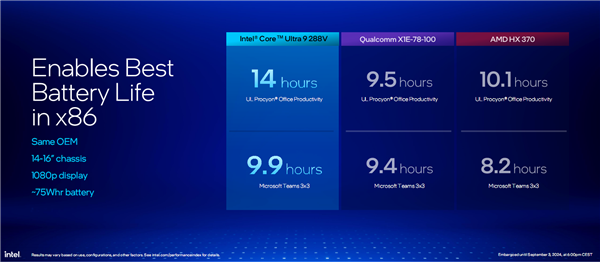

酷睿Ultra 9 288V办公、视频会议分别能有14小时、10个小时，号称全面领先高通、AMD。

接下来看看Intel官方的几个演示，当然实际如何还要等后续的评测。

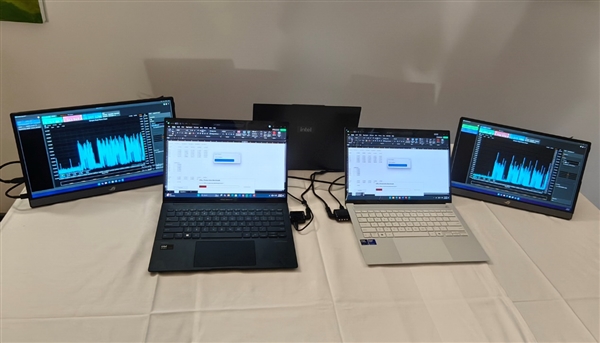

Meteor Lake(左)、Lunar Lake(右)肩并肩测试Procyon办公性能，注意两侧的实时功耗曲线，可以看到Lunar Lake要低得多。

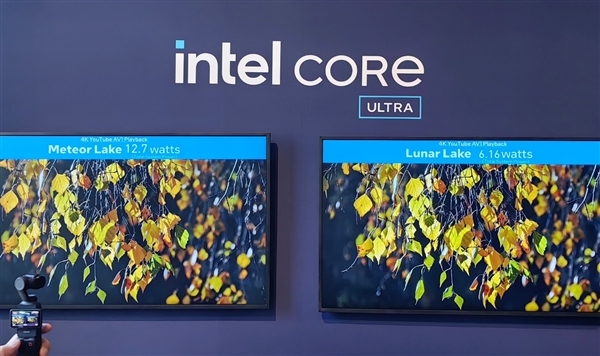

4K AV1网络视频播放功耗对比：Meteor Lake一般在10-13W，Lunar Lake一般只需6W左右，低了足足一半。

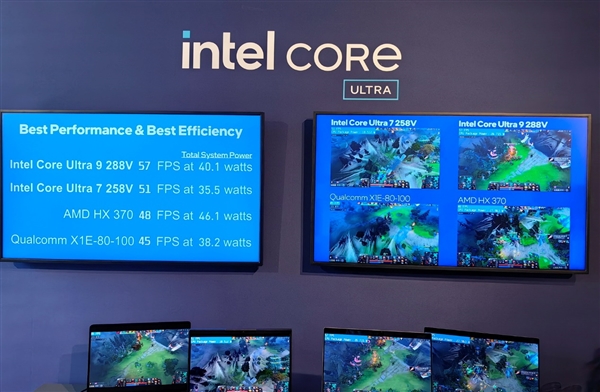

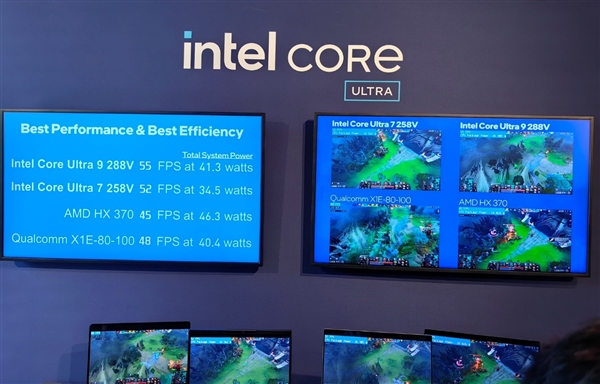

游戏性能与系统功耗对比：酷睿Ultra 9 288V可以达到55-60FPS的流畅帧率，功耗一般在40W出头，而骁龙X Elite帧率在50FPS上下，功耗则是40W上下。

另外，酷睿Ultra 7 258V的帧率略微高于骁龙X Elite，但是功耗低得多一般在35W左右。

【GPU核显：Xe2架构首秀 反超AMD】

接下来说说核显，这次升级了全新的Xe2架构，独立显卡也要到今年底或明年初才能用上，号称是世界上最好的集成GPU。

这个说法不一定百分百准确，但是这几年Intel、AMD核显的进步都是有目共睹，已经可以在1080p中低画质下搞定大多数3A游戏，彼此之间的差距也并不是特别明显。

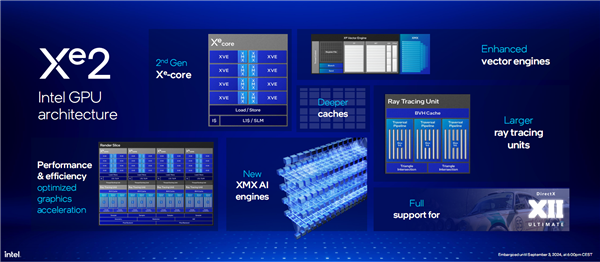

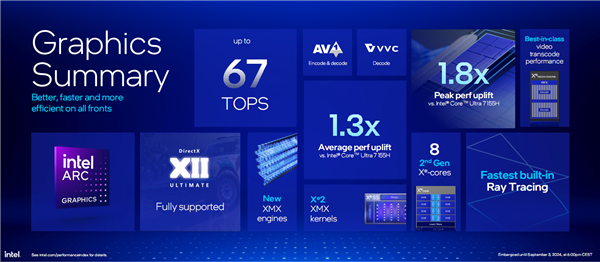

新一代锐炫140V/130V架构主要亮点回顾，包括8个第二代Xe2核心、全新的XMX引擎、8个更强的光追单元、更大的XeSS内核、优化能效和AI性能的Xe2矢量引擎、更深的8MB二级缓存、eDP 1.5视频输出、完整支持DX12 Ultimate，等等。

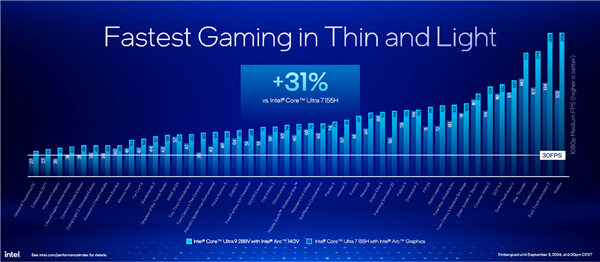

来自官方的游戏性能对比，酷睿Ultra 9 288V对比酷睿Ultra 7 155H平均提升了多达31％，不过把30FPS作为流畅基准线略微有点低了。

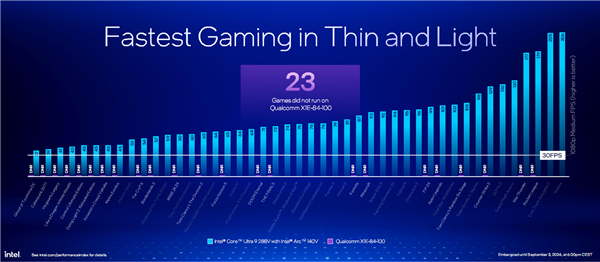

酷睿Ultra 9 288V对比次一级的骁龙X Elite，不但可以做到性能遥遥领先，综合优势多达68％，更是有着没法比的兼容性，后者有多达23款游戏无法运行。

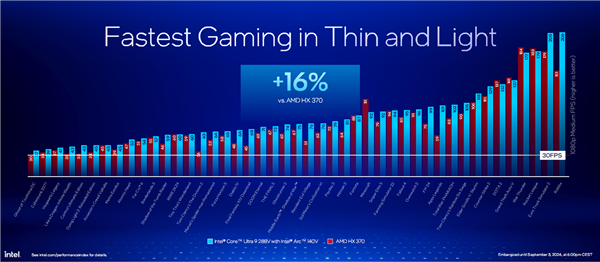

对比RDNA 3.5新架构的AMD Radeon 890M，号称平均领先16％。

不过按照惯例，AMD核显的性能会随着驱动更新逐步释放，可以等一段再看看双方的差异。

NVIDIA DLSS一路领先，AMD FSR有点跟不上，Intel XeSS也在努力追赶，现已支持超过120款游戏，尤其是随着新的Xe2 XMX引擎的到来，性能还会得到进一步提升。

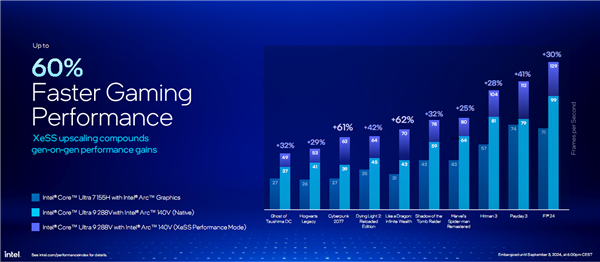

酷睿Ultra 9 288V打开XeSS之后，游戏性能可以再提升30-60％的样子，非常可观。

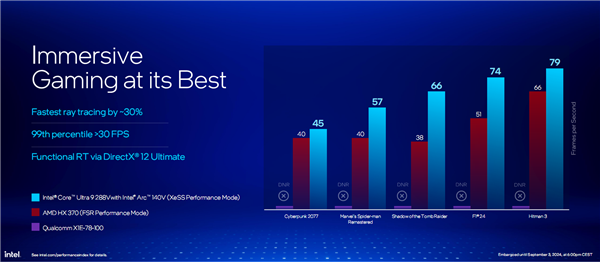

配合XeSS，光追游戏也能搞定一些，对比FSR同样在性能模式下号称可以领先大约30％，而且99％的帧都能超过30FPS。

至于骁龙X Elite，这就有点欺负人家了啊。

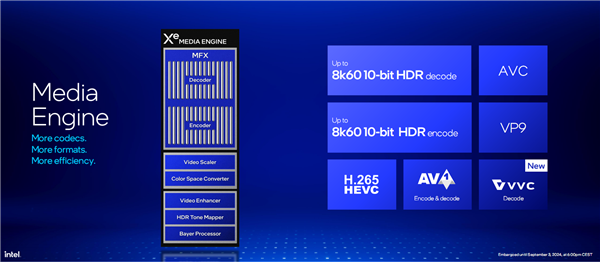

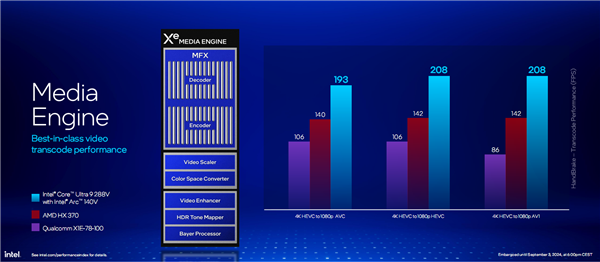

媒体引擎也是全新的，新增支持VVC(H.266)硬件解码，但不支持硬件编码，同时继续支持AV1、HEVC(H.265)、AVC、VP9的硬件编解码。

显示引擎支持HDMI 2.1、DP 2.1、eDP 1.5，最多三屏。

锐炫100V系列性能提升平均30％、最高80％，不过对比的只是上代主流型号酷睿Ultra 7 155H，另外AI算力最高可达67 TOPS。

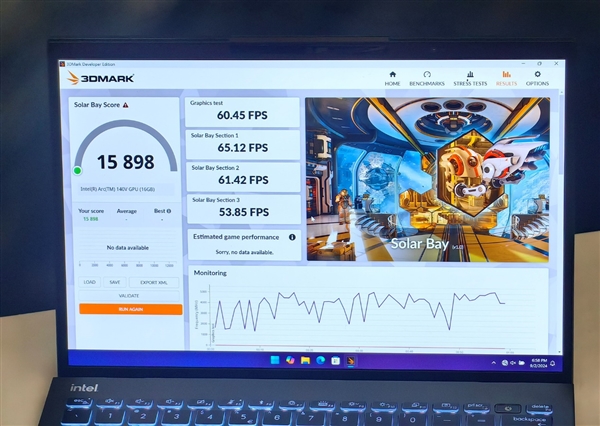

3DMark Solar Bay跑分，平均刚刚超过60FPS，只有压力较大的第三个场景不足55FPS。

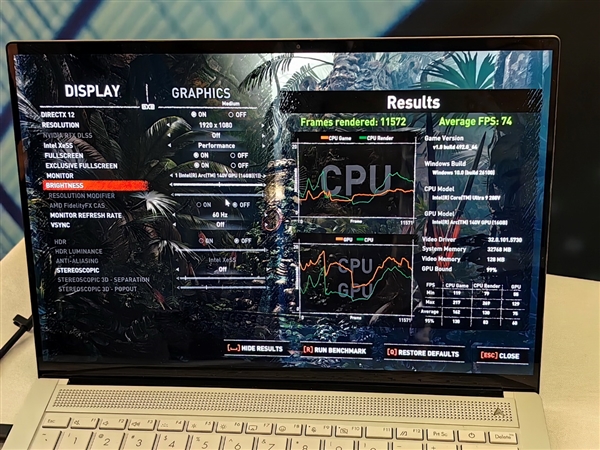

《古墓丽影》在1080p、中等细节、XeSS性能模式下，可以跑出74FPS的帧率。

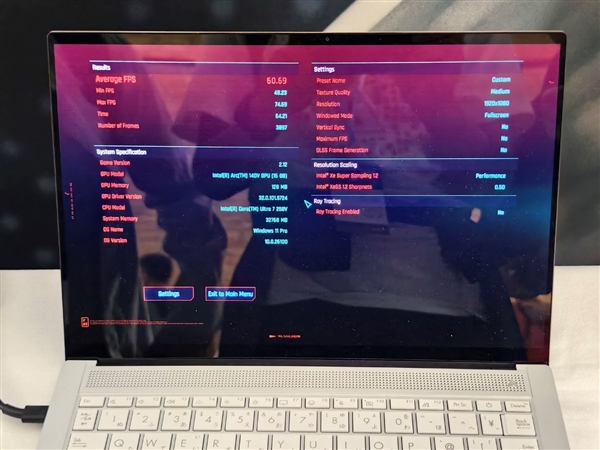

《赛博朋克2077》在类似设置下也能跑到60FPS。

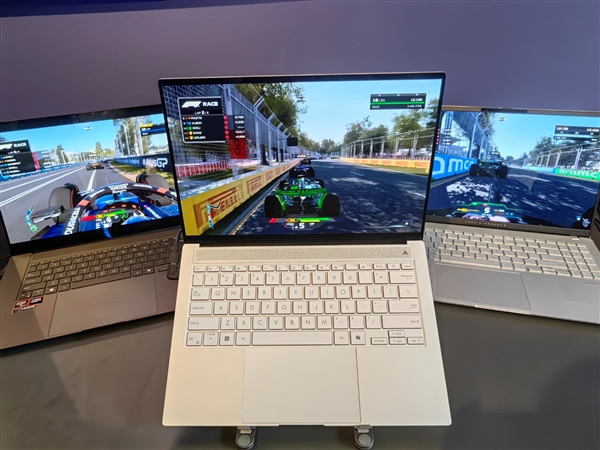

《F1 24》可以稳定在80FPS以上(中间)，AMD不到70FPS(左侧)，骁龙X Elite只能跑上一代的《F1 23》，新版本还不支持。

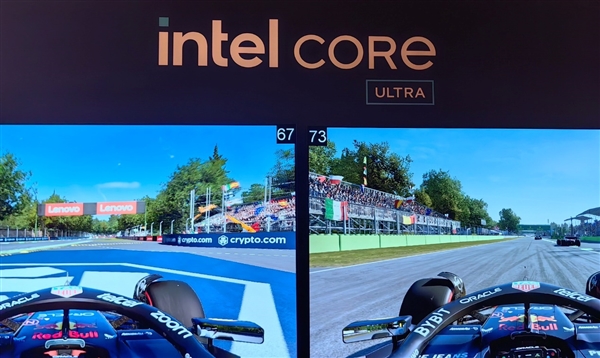

AMD(左)、Intel(右)肩并肩跑《F1 24》。

【三位一体最强AI：1843％的提升是什么概念】

Intel可以说是AI PC的第一推手，这一次不但硬件性能全面飞升，CPU、GPU、NPU齐头并进，更是凭借广泛的业界影响力，让越来越多的软硬件厂商加入到AI PC的世界。

Intel(以及AMD、高通)打造的AI PC，是三位一体的组合，尤其是新兴的NPU，正在得到越来越广泛的应用。

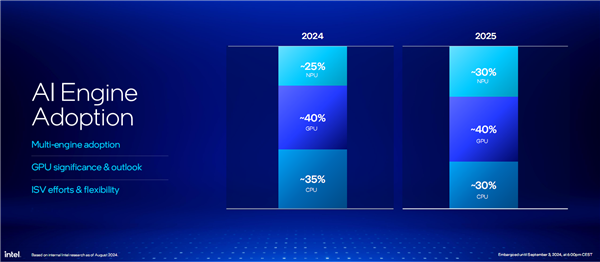

Intel预计，到2025年，大约30％的AI应用都会用到NPU，一年提升5个百分点，同时CPU的占比会从35％降至30％，GPU则稳定在40％左右。

当然，也会有很多AI应用使用不止一种引擎，可能GPU、NPU都在用，可能CPU、GPU、NPU都在用。

而且，并不是只有使用NPU的才叫AI，关键是用最合适的引擎，做最合适的事。

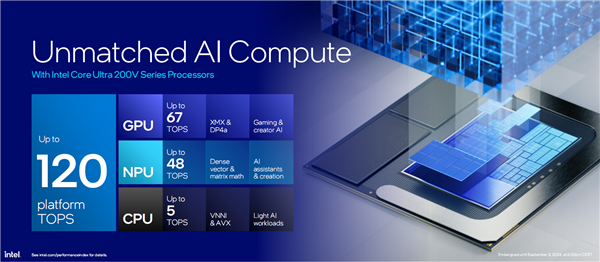

Lunar Lake NPU单元的AI算力提升到了最高48 TOPS，是上代的整整三倍，已经非常接近AMD锐龙AI 300系列的50 TOPS；GPU算力依然是最强的，达到了67 TOPS，；再加上CPU贡献的5 TOPS，整个平台的算力高达120 TOPS。

在整个行业，这都是前所未有的。

Intel AI硬件的一个特点就是支持丰富的数据格式。

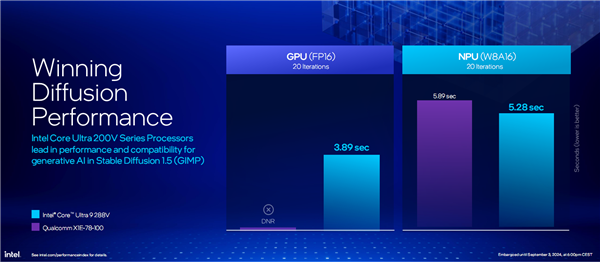

比如Stable Diffusion，生成式AI最典型的应用，Lunar Lake GPU支持FP16浮点格式，骁龙X Elite是没有的，同时NPU支持W8A16量化，延迟低于骁龙X Elite。

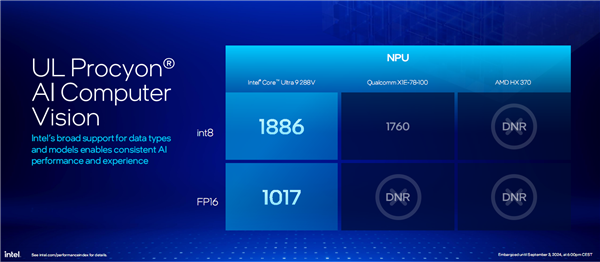

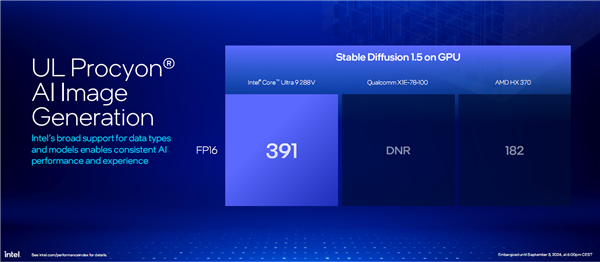

UL Procyon AI计算机视觉测试中，Lunar Lake NPU同时支持IN8、FP16，AI生图测试中，Lunar Lake GPU支持FP16，而竞品都有所欠缺。

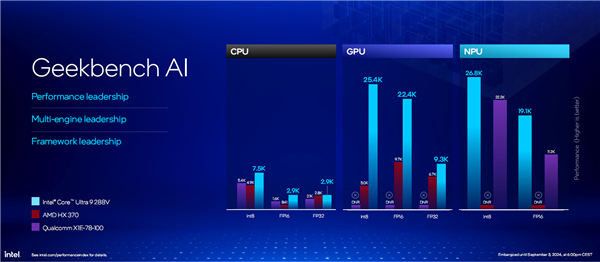

常见的基准测试工具GeekBench，也加入了AI测试，Lunar Lake CPU、GPU、NPU在性能、多引擎、框架支持方面都处于领先地位。

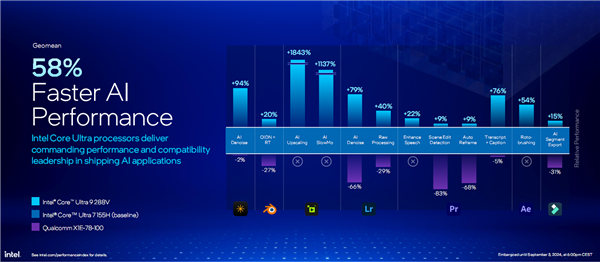

综合多项实际应用，以酷睿Ultra 7 155H为基准，酷睿Ultra 9 288V AI性能平均提升了58％，部分项目的提升甚至夸张到了不可思议的地步，比如Topaz Video AI中的AI缩放、AI慢动作分别提升1843％、1137％。

而骁龙X Elite要么性能低得多，要么根本没法运行。

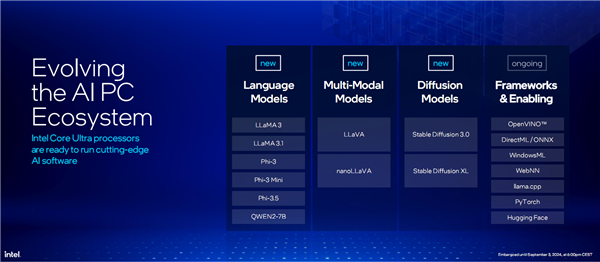

强大的业界号召力之下，Intel AI生态系统版图也不断扩张，正在支持越来越多的大语言模型、多模态模型、扩散模型、框架等等，几乎你想到的都在得到支持。

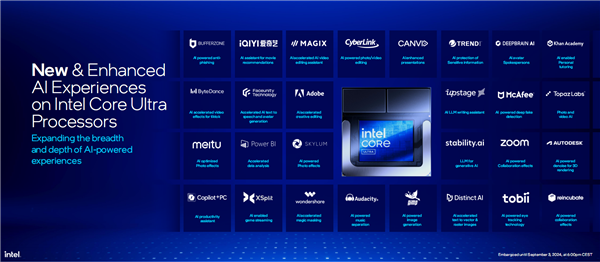

落地到实际应用场景中，支持Intel AI加速的软件也是日趋丰富，遍布各个领域，从休闲娱乐到日常办公，从内容生产力到影音编辑创作，从安全到社交，无所不包。

在这份名单中，还可以看到我们身边的爱奇艺(电影推荐AI助手)、美图(AI优化照片效果)、字节跳动(AI加速视频效果)，等等。

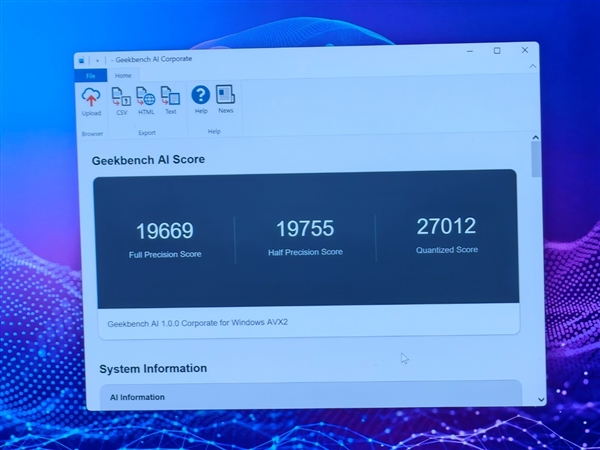

现场演示之GeekBench AI跑分。

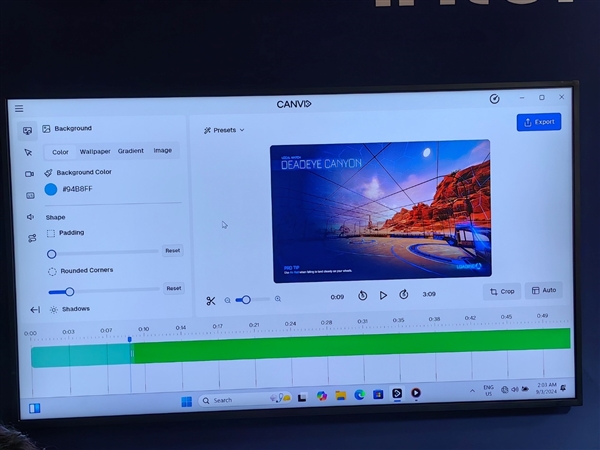

现场演示之Canvid AI录屏、幻灯片，跑在NPU、GPU之上，走的是OpenVINO框架，11月推出。

还有Magix AI视频编辑，运行于GPU，框架为ONNX-RT OpenVINO EP，10月推出。

趋势科技AI安全威胁扫描，脱离云端本地执行，运行于CPU、NPU，框架为OpenVINO，10月推出。

现场演示之VLC Player AI视频搜索。

【结语：思路变了 主打高能效的酷睿Ultra 200V等待考验】

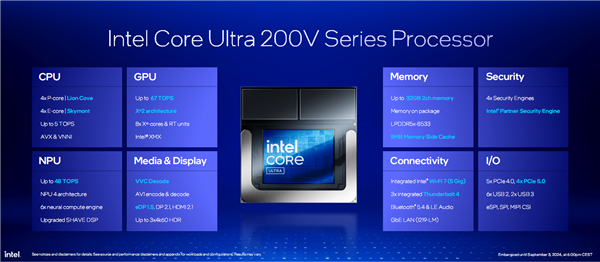

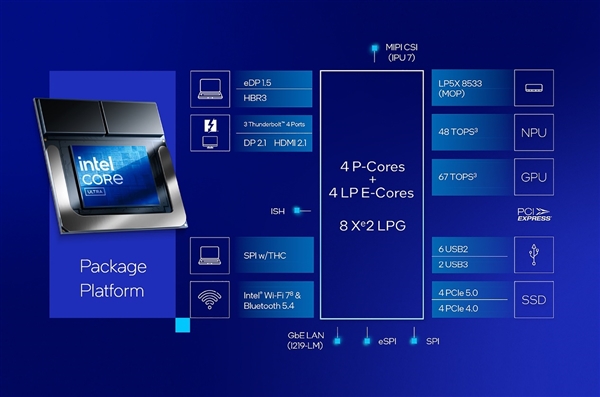

最后顺带提一下酷睿Ultra 200V系列的平台连接特性，支持三个雷电4、两个USB3、六个USB2、四条PCIe 5.0、四条PCIe 4.0、I219-LM千兆网卡、Wi-Fi 7和蓝牙5.4、DisplayPort 2.1和HDMI 2.1，等等。

至于雷电5，或许等下一代吧。

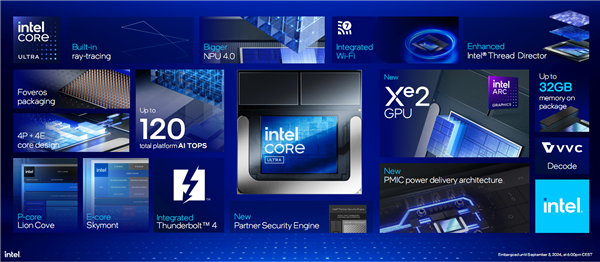

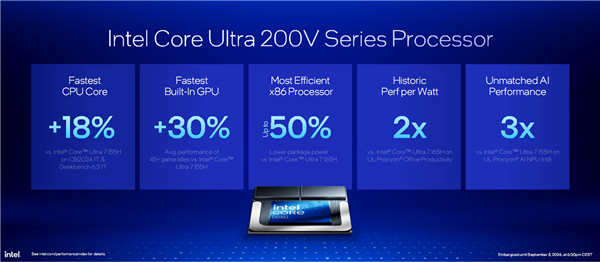

酷睿Ultra 200V系列亮点总结。

最快CPU核心IPC提速18％，每线程性能提升3倍，最快GPU核显提速30％，GPU能效提升2倍，最高效x86处理器功耗降低50％，史诗级能效比提升2倍，AI性能提速3倍。

Lunar Lake酷睿Ultra 200V系列作为专门面向轻薄本(迷你机/掌机)的低功耗处理器，彻底改变了设计思路，不再一味追求更多核心、更高频率，而是一门心思提升能效。

为此，它不惜减少了CPU核心、降低了CPU/GPU频率、取消了超线程(也没有AVX-512指令集)，但同时升级了全新的CPU P/E核架构、全新的GPU架构、更强大的NPU AI引擎，从而换来了功耗的大幅降低、能效的大幅提升。

或许，Intel终于想明白了，对于轻薄本这类设备而言，性能尤其是CPU已经不是瓶颈，肯定还要提升，特别是GPU性能、NPU AI性能，但这些不再是核心目标，更应该卷起来的是能效，无论是单位面积的性能，还是单位功耗的性能，从而保证更长的续航，这才是更关键的。

x86架构长期背负着高功耗、低能效的“骂名”，在面对高通骁龙X系列、苹果M系列这样的ARM架构产品时更是保守质疑，酷睿Ultra 200V系列可以说彻底消除了这一误解，x86同样可以有超高的效率。

酷睿Ultra 200V系列做了一次勇敢的尝试，跑分的时候或许不会沾光，尤其是多核跑分，但跑分再高也只是好看的数字，更好的综合性能体验才是最符合用户利益的。

接下来，就该看酷睿Ultra 200V产品的实际表现了！
