老显卡测评:军规级微星R7870 Hawk评测

zhiyongz 7个月前 (04-11) 阅读数 #显卡
文章标签 微星R7870 Hawk评测

 【PConline评测】微星作为板卡界老大之一,其旗下的Hawk团队,一直以来坚持打造卓越品质而著称。今天要介绍的就是HAWK产品系列的微星R7870 HAWK。其搭载新一代的Twin Frozr IV散热设计、导入独家逆转除尘技术、第三代军规级用料等等,配置非常豪华,更重要的是,其价格也不错,下面就请大家看个究竟。

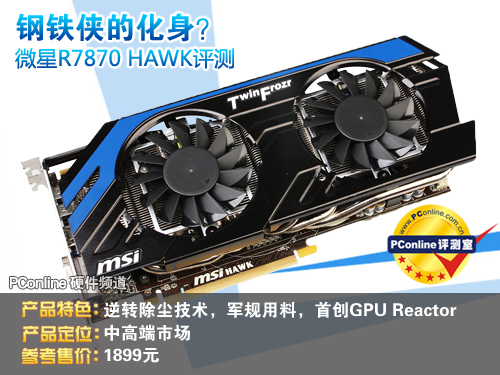

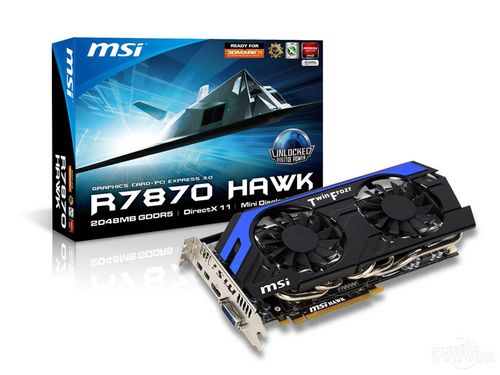

微星R7870 Hawk

微星R7870 HAWK外观赏析:

1
微星 R7870 Hawk图片评测论坛报价网购实价

  微星HAWK系列显卡使用全覆盖式的双槽风冷散热器(Twin Frozr IV),该散热器主要由两个直径均为8cm的散热风扇、5根铜制导热管以及铝制鳍片阵列构成。,因为是“黑鹰”系列,外壳色调当然是黑色,显得比较酷。

微星HD7870 HAWK

微星R7870 Hawk微星R7870 Hawk

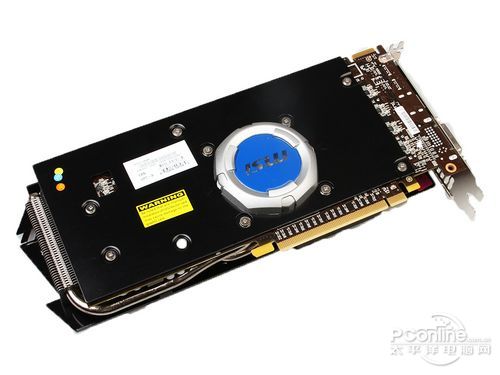

显卡背面:首创GPU Reactor

  显卡背面被一体化铝制散热器覆盖整个背面,达到均衡散热加固PCB的作用。而背面中间位置设计有早用在Lightning系列显卡上的“钢铁之心”GPU Reactor。

微星HD7870 HAWK

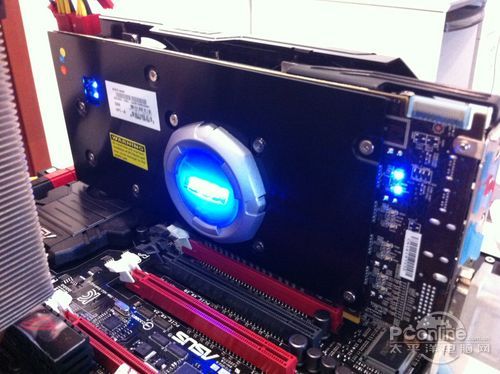

“钢铁之心”点亮效果

  “钢铁之心”GPU Reactor,以往在高端显卡才会有,是一块辅助装置,可以增强显卡供电质量。看上去是否和钢铁侠有多少相似?

微星HD7870 HAWK

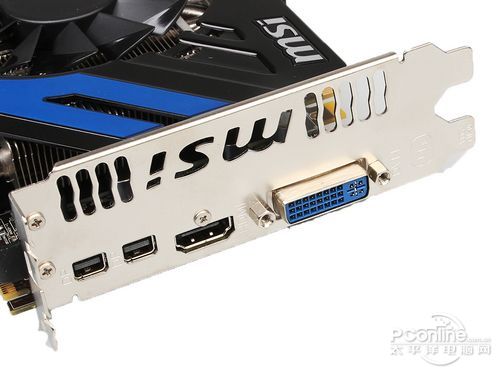

显卡接口:DVI-I、HDMI、mini Displayport x2

  输出方面,微星R7870HAWK提供DVI+HDMI+两个mini Displayport接口,可组多屏输出。

微星R7870HAWK参数:


微星R7870HAWK与市面上同等级别产品参数对比
显卡产品
微星HD7870
HAWK
AMD Radeon
HD 7870

GTX570


架构
Pitcaim XTPitcaim XTGF110
流处理器12801280480
核心频率1100MHz1000MHz732MHz
显存频率4800MHz4800MHz3800MHz
显存容量2GB2GB1280MB
显存位宽256bit256bit320bit
参考价格1899元2099元1999元


  作为一款非公版产品,频率超过公版也是正常的事情,性能将会比公版HD7870更优越,目前的报价也是HD7870中最为便宜的一款,至于实际的表现如何?我们后面将为大家分晓。

_ueditor_page_break_tag_


2拆解:用料很高级,感觉很豪华


拆解:用料酷似很高级

微星R7870 Hawk

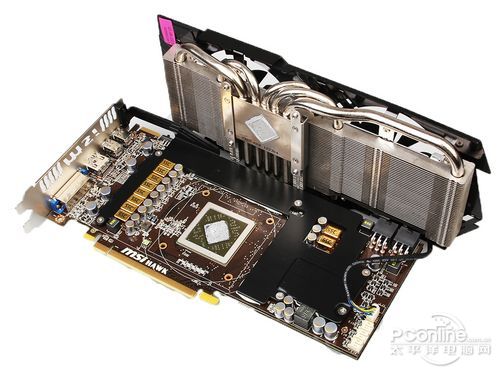

微星HD7870HAWK拆解

  显卡拆开后,发现不单只背面有散热片,正面也有,PCB板上金色外壳的电容分外显眼。

微星R7870 Hawk

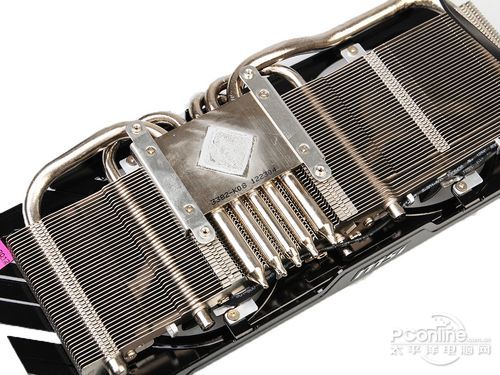

散热器底座部分采用超大尺寸纯铜+镀镍处理

微星R7870 Hawk

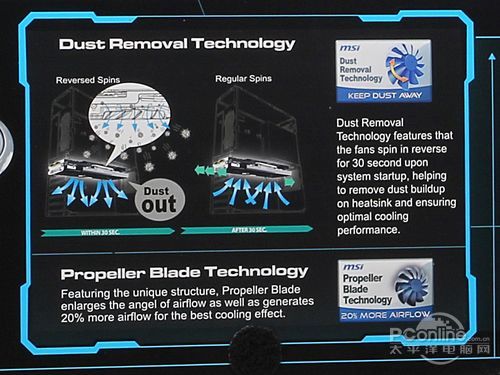

除尘技术

  TwinFrozr双8cm风扇5热管的特色散热模块。它在主机启动时前30秒风扇翻转旋转将附在散热片上的尘神马的往外抽,30秒过后再恢复正常状态,以达到最佳的散热效果。

微星R7870 Hawk

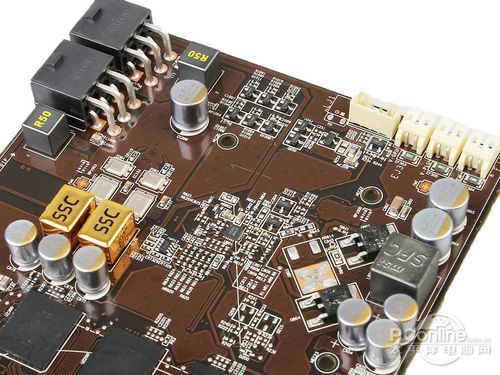

显卡前端供电

微星R7870 Hawk
显卡后端供电

  前端电路豪华至极,金色外壳的SSC铁素电感非常显眼。它能承受比一般电容多50%的电流,是专为超频而生。8+2相的供电设计保证了显卡的高频运行以及未来更高频率超频。

微星R7870 Hawk微星R7870 Hawk
闪亮的用料

  微星HD7870HAWK使用的电容是名为“黑色固态电容”,其特别保护层使其寿命极长,着其铝核心拥有非常低的ESR值及高转换效率。使用的MOS管也非常特别,为铜质MOSFET,能承受比传统MOSFET多一倍的电流,达到40A之多。

微星R7870 Hawk微星R7870 Hawk
显存芯片和GPU芯片

  HD7870的Pitcairn Pro核心,拥有1024个流处理器,64个纹理单元以及32光栅单元,256bit显存位宽,默认核心频率1100MHz,。海力士的GDDR5显存颗粒,组成了2048MB/256bit的显存规格,默认显存频率为4800MHz。

微星R7870 Hawk

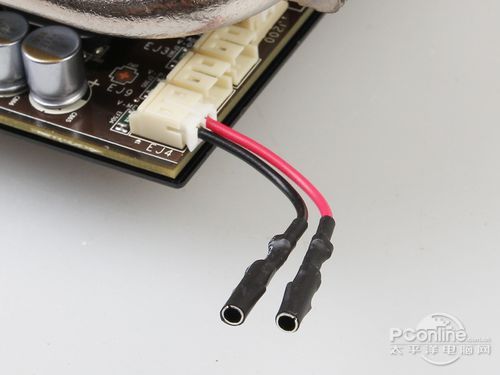

电压检测端口

  最后就是后端电路的三个小插口,每个小插口为双PIN输出,能分别监测GPU/Memory/VDDCI的电压,非常专业。

_ueditor_page_break_tag_

3测试平台和3DMark理论测试


测试平台介绍及测试方法说明:


硬件平台
CPU
Intel Core i7 3960X
主板
华硕 P9X79 Deluxe
内存
DDR3 1600 4GB×4(8-8-8-24)
硬盘
西部数据1TB 64M SATA3黑盘
电源LEPA G1600-MA-EU
显卡
NVIDIA GTX560Ti (822/4008MHz 1GB)
NVIDIA GTX570 (732/3800MHz 1280MB)
微星HD7870 HAWK (1100/4800MHz 2GB)
AMD HD7870 (1000/4800MHz 2GB)
软件平台
操作系统
Windows 7 SP1 64位旗舰版+DirectX 11
显卡驱动
NVIDIA ForceWare 305.53
AMD催化剂12.8
测试项目
理论性能测试:
3DMark Vantage
3DMark 11

游戏性能测试:
使命召唤8:现代战争3
战地3
尘埃:对决
孤岛危机2
光荣使命
蝙蝠侠:阿甘之城

功耗测试:
GPU-Z
Furmark


  测试平台软硬件配置如上。在竞品的选择上,选择公版HD7870,看看微星的这款R7870 Hawk能有多少性能的提升,而对手方面则选择了同定位的GTX570。

理论性能测试一

●3DMark Vantage v1.10


理论性能测试:3DMark Vantage v1.10
3DV
软件介绍
3DMark Vantage能全面发挥多核心处理器、多路显卡的优势,测试成绩至今仍具有重要参考意义。
测试方法
选择Performance模式测试图形分数(P档)


微星R7870Hawk
测试成绩对比

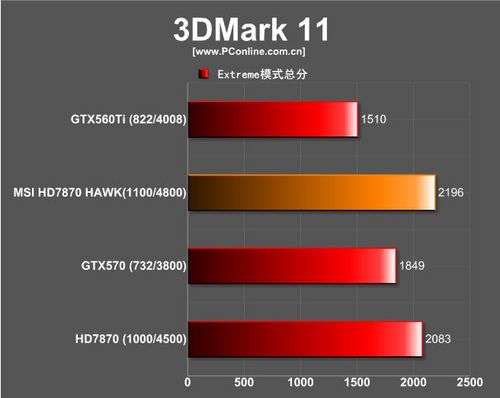

●3DMark 11 v1.02


理论性能测试:3DMark 11 v1.02
3DMark 11
软件介绍
3DMark 11基于Futuremark自行设计的原生DX11引擎,可综合考察DX11 PC游戏平台的整体图形性能。
测试方法
选择Performance模式测试图形分数(P档)


微星R7870Hawk
测试成绩对比

  测试小结:在3D基准性能测试中,可以看到提升频率的微星7870 Hawk带来性能提升比较明显,明显抛离GTX570。

_ueditor_page_break_tag_

4游戏测试:《COD8》、《光荣使命》


游戏性能测试一

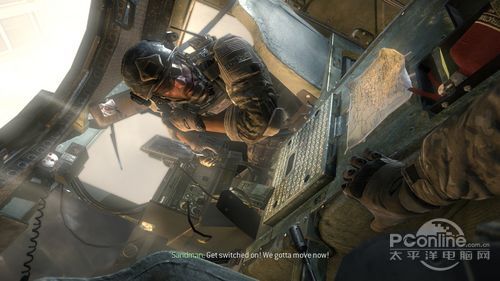

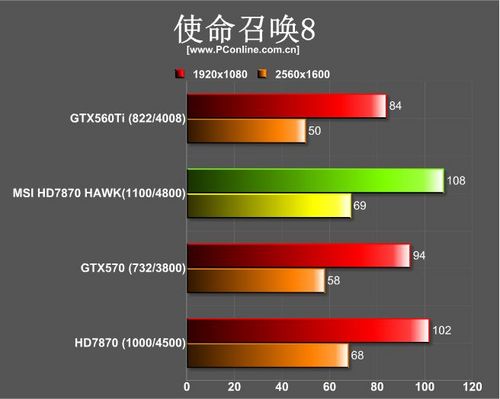

●《使命召唤8:现代战争3》


游戏性能测试:《使命召唤8》
COD8
软件介绍
《使命召唤8》游戏引擎源自改良后的《使命召唤4》。用并不苛求硬件性能,达成了高水准的画面质量,在战场营建、气氛渲染上很出色
测试方法
选择第一幕“黑色星期二”关卡,在进入游戏后不进行任何操作,仅利用游戏的自动视角“观看”地图,用Fraps软件记录这段自动视角下的平均帧速。


微星R7870Hawk
测试成绩对比

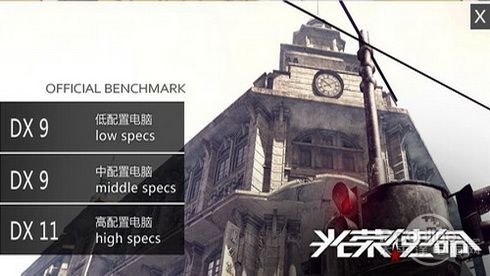

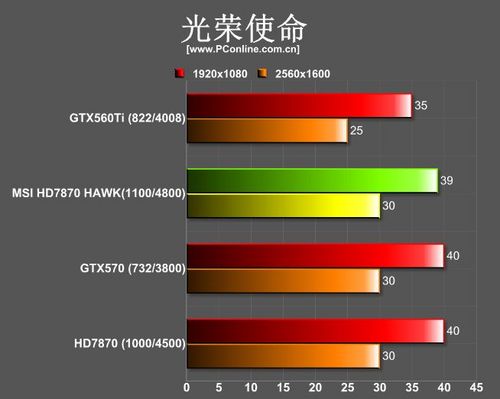

●《光荣使命》


游戏性能测试:《光荣使命》
mac
软件介绍
中国第一款具有自主知识产权的大型DX11 FPS游戏,支持目前堪称计算机3D技术最顶尖的曲面细分特效、HBAO(环境光遮蔽)特效、PhysX物理加速特效。
测试方法
正常贴图质量,开启后台处理,游戏分辨率设置为1600x900。


微星R7870Hawk
测试成绩对比

  测试小结:在《使命召唤8》测试中,微星R7870HAWK一直领跑。在《光荣使命》测试中四款显卡的成绩都很接近

_ueditor_page_break_tag_

5游戏测试:《战地3》、《尘埃:对决》


游戏性能测试二

●《战地3》


游戏性能测试:《战地3》
BF3
软件介绍
《战地3》采用的全新DX11“寒霜2”引擎,在各方面都达到了当前PC游戏的顶点水平,可以作为测试显卡实际游戏性能的一个重要参考
测试方法
单人模式下,选择“追猎行动”关卡进行测试,在进入游戏后不进行任何操作,仅利用游戏的自动视角“观看”地图,用Fraps软件记录这段自动视角时间内的平均帧速。
游戏设定游戏分辨率为1680x1050,根据不同画质记录


微星R7870Hawk
测试成绩对比

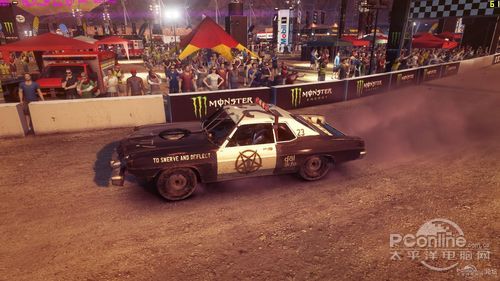

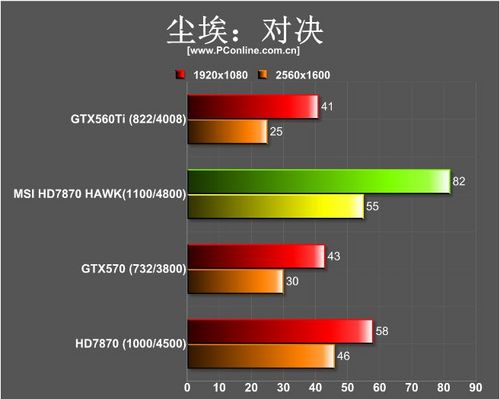

●《尘埃:对决》


游戏性能测试:《尘埃:对决》
chenai
软件介绍
《尘埃:对决》保持了赛车游戏专业性强、模拟度高的风格,车身的精细程度大大强化,测试中不同级别的显卡可以拉开分数差距。
测试方法
使用自带Benchmark进行测试,使用最高画质,根据制定分辨率进行测试


微星R7870Hawk
测试成绩对比

  测试小结:《战地3》和《尘埃:对决》都是近期热门的DX11游戏大作,从测试数据中可以对比看到,微星R7870HAWK一只独秀,把对手打得落花流水

_ueditor_page_break_tag_

6游戏测试:《孤岛危机2》、《蝙蝠侠》


游戏性能测试

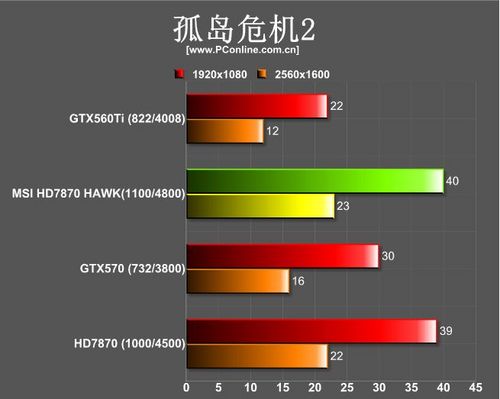

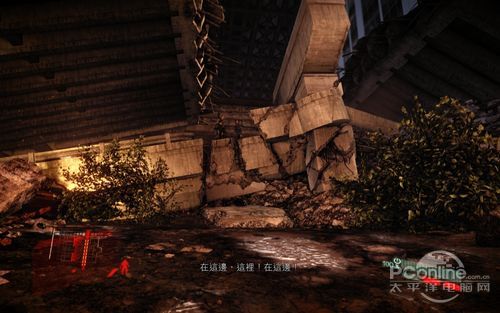

●《孤岛危机2》


游戏性能测试:《孤岛危机2》
CRYSIS2
软件介绍
《孤岛危机2》采用了第三代CryEngine引擎,强化了游戏贴图、人物模组、光影特效等多种游戏表现,走在了DX11游戏画质的最前沿。
测试方法
单人模式下,选择了"Out of the Ashes”关卡进行测试,在正式进入游戏画面后不作任何操作,仅利用游戏的自动视角“观看”地图,用Fraps软件记录这段自动视角时间内的平均帧速。


微星R7870Hawk
测试成绩对比

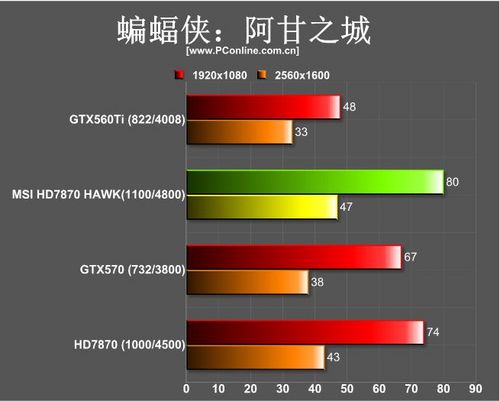

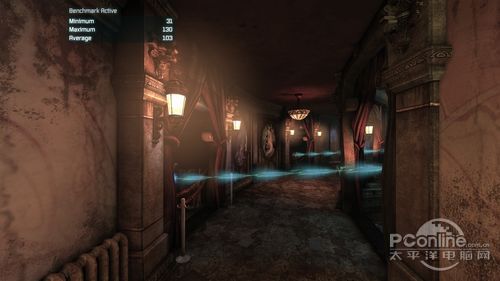

●《蝙蝠侠:阿甘之城》


游戏性能测试:《蝙蝠侠:阿甘之城》
BATMAN
软件介绍
这款游戏对显卡压力非常大,DX11高分辨率+最高画质下,1000元以上的显卡才能够跑流畅。
测试方法
使用自带Benchmark进行测试。


微星R7870Hawk
测试成绩对比

  测试小结:在游戏《孤岛危机2》和蝙蝠侠:阿甘之城的测试中,作为超频版,微星R7870HAWK超越7870公版毫无鸭梨。同样超越对手GTX570。

_ueditor_page_break_tag_

7显卡温度、平台功耗和超频测试


温度和平台功耗测试:

   在测试之前需要说明的是,由于无法测试单张显卡的独立功耗,本轮测试中所有的功耗成绩均为整机功耗,测试过程中用功耗测试仪进行检测。为了更好的反映显 卡散热性能差距,我们在烤机完毕之后待机5分钟,让显卡自然降温,记录此时的温度和功耗(室内温度保持在24摄氏度)。

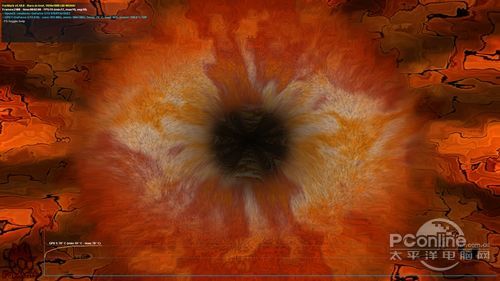

满载温度和平台功耗测试:Furmark
FURMARK
软件介绍
FurMark是一款OpenGL基准测试工具,通过皮毛渲染算法来衡量显卡的性能,属于满载压力测试,软件自带GPU温度检测
测试方法
连续烤机5分钟后记录GPU核心温度和平台功耗

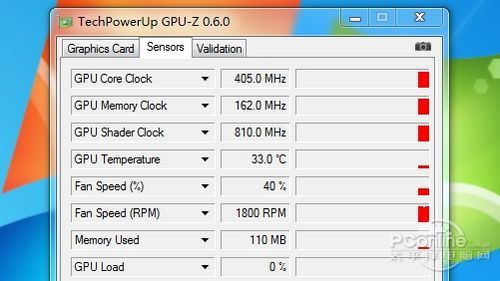

待机温度和平台功耗测试:GPU-Z
GPU-Z
软件介绍
GPU-Z是常用的显卡检测工具,软件自带Sensor功能可以记录GPU核心的负载和温度
测试方法
满载烤机后待机5分钟,记录GPU核心温度和平台功耗(室温24度)


微星R7870Hawk

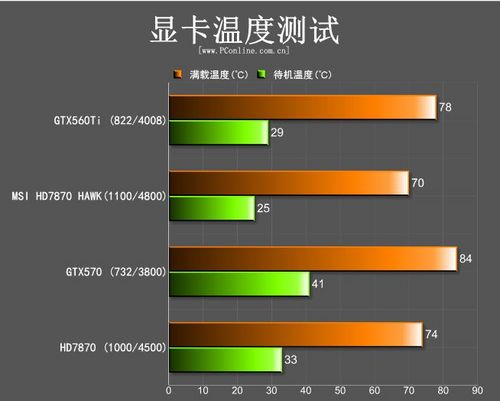

测试成绩对比(温度)

微星R7870Hawk

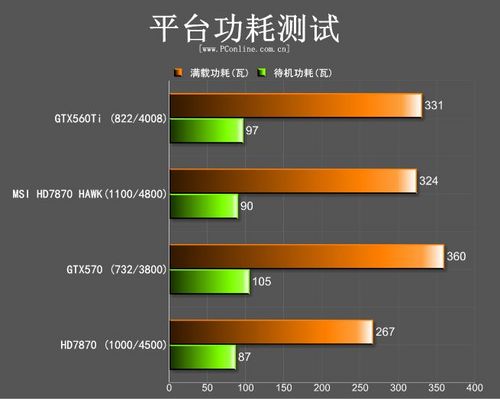

测试成绩对比(平台功耗)

  测试小结:温度方面,微星R7870HAWK表现非常强悍,待机竟然只有25度。默认高频的情况下,满载也只有70度。功耗方面,力压对手560Ti和GTX570,因为高频的原因,跟7870公版还是有点差距

超频小试:

GTX480

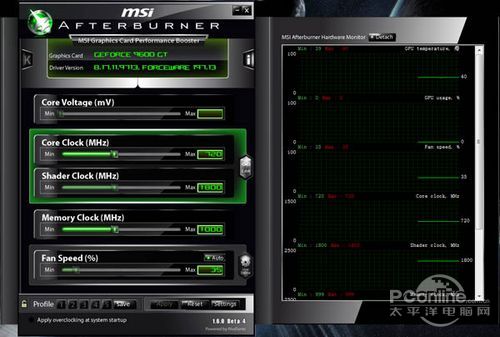

微星超频软件:afertburner

  对微星的显卡超频,显然使用Afterburner是最佳的选择,这款专为显卡玩家量身打造的专业显卡工具,精准的监控和配置功能可以让您充分压榨显卡的剩余性能,轻松将其发挥至极致。

微星R7870Hawk
超到1200MHz核心频率

  微星R7870HAWK这么豪华的用料不但保证其默认的高频,更为更高频率的超频打下坚实基础。笔者就在默认电压下将其超频至1200/5600并再次跑一次3DMark11,得分高达2372分。远超GTX570。

_ueditor_page_break_tag_

8总结:做工不错,性价比不错

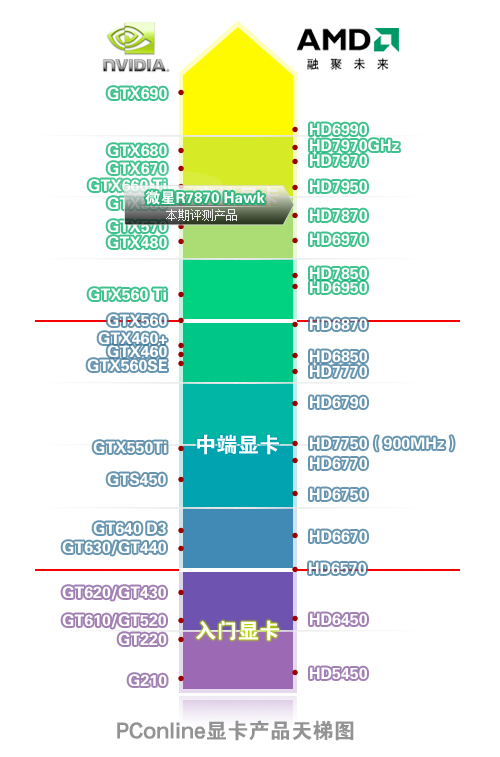

本期测试显卡天梯指引位置如下:

  在本期测试中,我们采用了显卡天梯图以便更直观地体现出显卡的具体性能以及对比测试显卡之间的性能高低。同时显卡的发展步伐日新月异,不断有新品上市与被淘汰,显卡天梯图也需要不断更新。其中必定有瑕疵之处,我们也真心希望广大网友对显卡天梯图上的不足做出批评指正。

微星R7870 Hawk

  PConline显卡天梯图说明:微星HD7870HAWK无论是理论测试成绩或者实际游戏表现都超越了HD7870公版,因此定位在7870公版以上。

PConline评测室总结:

1
微星 R7870 Hawk图片评测论坛报价网购实价

  总体来说,微星R7870 Hawk表现还是相当不错。SSC铁素电感,铜质MOSFET,铝核心固态电容等等军规用料都颇具诚意,8+2相的豪华供电,使其有不俗的超频性能。特色的双8cm TwinFrozr散热器带来除尘技术也显人性化,而且散热效果也不赖。

  性能上,微星R7870 Hawk超于公版频率达到1.1GHz,性能同样有较高的水平,可以流畅市面上大部分的游戏,而且PCB后端还带有电压监测点,方便玩家加压超频,十分专业。


微星HD7870HAWK优缺点点评
优点
缺点
1、做工用料都相对出色
2、散热效果不错
3、价格优惠
1、功耗偏高


  目前微星R7870 Hawk的表现还是不错,要说挑剔的地方还不多,基本就功耗方面有点偏高。但值得一说的是,目前微星R7870 Hawk的报价1899元,在HD7870产品系列中算是最低价了,有兴趣的朋友不妨留意一下。
